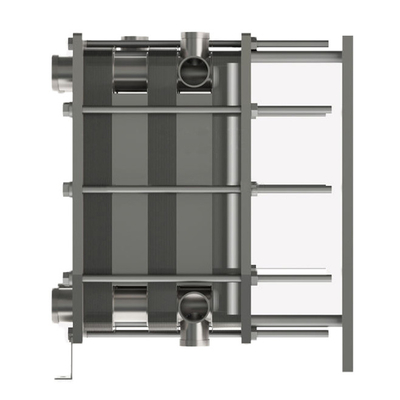

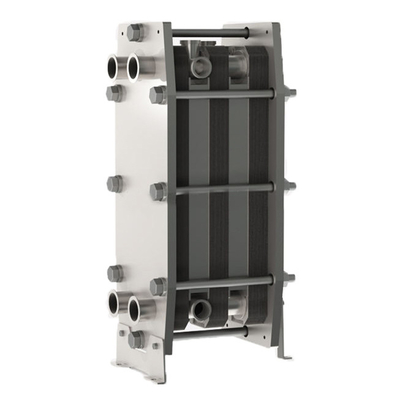

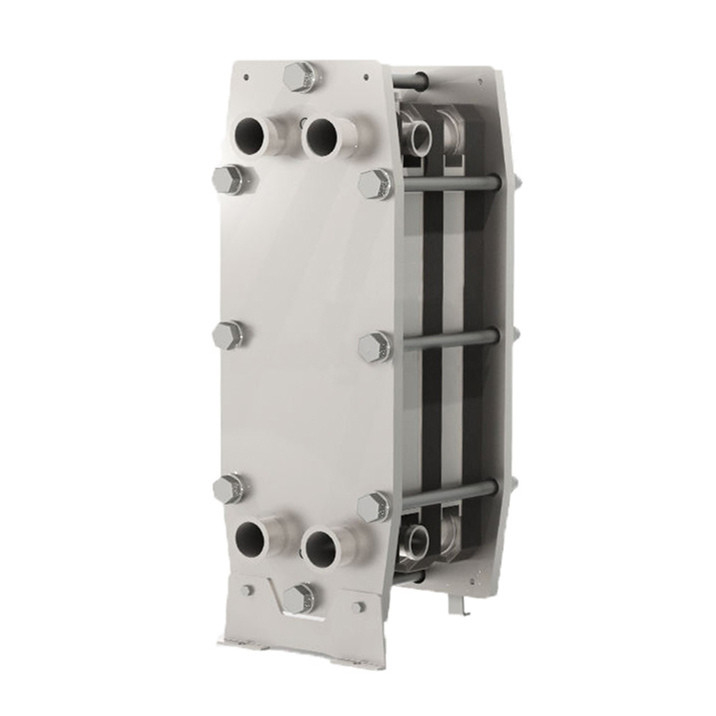

پاستوریزه کننده شیر صفحه بهداشتی مبادله گرما فولاد ضد زنگ

مبادله گرما صفحه شامل یک بسته از صفحات فلزی موج دار با سوراخ برای عبور دو مایع است که بین آنها انتقال گرما انجام می شود.بسته صفحه بین یک صفحه فریم و یک صفحه فشار جمع و فشرده شده توسط بولت های محکم شده است. صفحه ها با یک گاسکت مجهز هستند که کانال را مهر و موم می کند و مایعات را به کانال های متناوب هدایت می کند. تعداد صفحه ها توسط سرعت جریان، خواص فیزیکی مایعات تعیین می شود.برنامه کاهش فشار و درجه حرارت. تکه های موج دار باعث آشفتگی مایعات می شوند و از تکه ها در برابر فشار فرقی حمایت می کنند.

قاب
صفحه ها و صفحه فشار توسط یک میله بالا و یک میله پایین قرار دارند، که هر دو به ستون پشتیبانی ثابت می شوند.در نوع بزرگتر برخی از بولت های کششی مجهز به شلوار های حامل توپ هستند تا باز و بسته شدن واحد را تسهیل کنند. قاب طراحی شده برای نصب فقط بر روی زمین است. پاهای استاندارد ثابت هستند. یک واحد می تواند چندین بخش داشته باشد که توسط صفحات اتصال با اتصالات قابل تعویض جدا شده است.

صفحه
لوله کشی صفحه ها یک گذرگاه بین صفحه ها را فراهم می کند، هر صفحه را در برابر صفحه مجاور پشتیبانی می کند و آشفتگی را افزایش می دهد، که منجر به انتقال گرمای کارآمد می شود.پورت های گوشه ای و گاسکت ها به گونه ای تنظیم شده اند که دو رسانه از طریق کانال های متناوب جریان داشته باشندصفحه ها دارای الگوی chevron برای حداکثر قدرت در فشارهای کار بالا هستند. طرح های مختلف chevron در دسترس هستند، به منظور به دست آوردن انتقال گرمای بالا و کاهش فشار پایین.یک منطقه توزیع منحصر به فرد فراهم می کند یک جریان برابر در سراسر سطح صفحهصفحه ها قابل برگشت هستند و جریان موازی دارند، که به این معنی است
فقط يه نوع تخته لازم هست.

طراحی قابل اعتماد
مبادلات گرما صفحه ای با بسته بندی BAODE گرمایش و خنک سازی را به صورت ملایم اما کارآمد فراهم می کند و تمام الزامات بهداشتی را برآورده می کند. کاربردهای معمول شامل لبنیات، مواد غذایی و نوشیدنی،و سایر فرایندهای بهداشتی مانند:
فرآوری شیر و نوشیدنی
تبرکاری شراب
درمان آب بطری
گرمایش CIP (پاکسازی در محل)
آب آسموز معکوس

خنک کردن و گرم کردن محصولات لبنی، آبجو، نوشیدنی و محصولات چسبناک و پاستوریزه کردن و پاستوریزه کردن شیر در برخی از کاربردهای مختلف

زمان تحویل کوتاه
کیفیت بالا
قیمت معقول
توسط مشتری ساخته شده
طراحی دانش و پشتیبانی از مشتریان

مدل	BS100
مرجع متقابل	M10B/M10M
ارتفاع، H [mm]	1084	1084
عرض، W [ملی متر]	470	470
حداقل طول استاندارد، L [ملی متر]	700	700
حداکثر طول استاندارد، L [میلی متر]	2300	2300
فاصله عمودی بندر، VC [میلی متر]	719	719
فاصله افقی بندر، HC [ملی متر]	225	225
حداکثر دما [°C]	180	180
حداکثر فشار [بارگ]	10	16
اندازه فلنج	DN100/4"	DN100/4"
حداکثر جریان [kg/s]	50

گاسکت
مواد	دمای قابل استفاده	مایعات قابل استفاده
BNR	-15°C تا +135°C°C	آب، آب دریا، روغن معدنی، آب شور
EPDM	-25°C تا+180°C	آب گرم، بخار، اسید، قلی
F26	-55°C تا +230°C	اسید، قلی
FTP	0°C تا +160°C	اسید بسیار متمرکز، قلی، روغن با دمای بالا، بخار
