توضیحات محصولات

کامپابلوک یک مبادله گرما کاملاً مصالحه شده است که برای طیف کامل وظایف فرآیند و خدمات طراحی شده است.راه حل مبادله گرما فشرده و قابل تمیز کردن در دسترس امروز.

طراحی

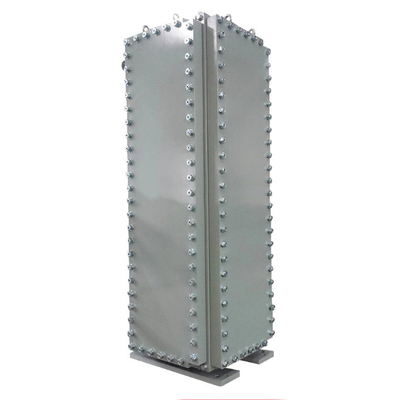

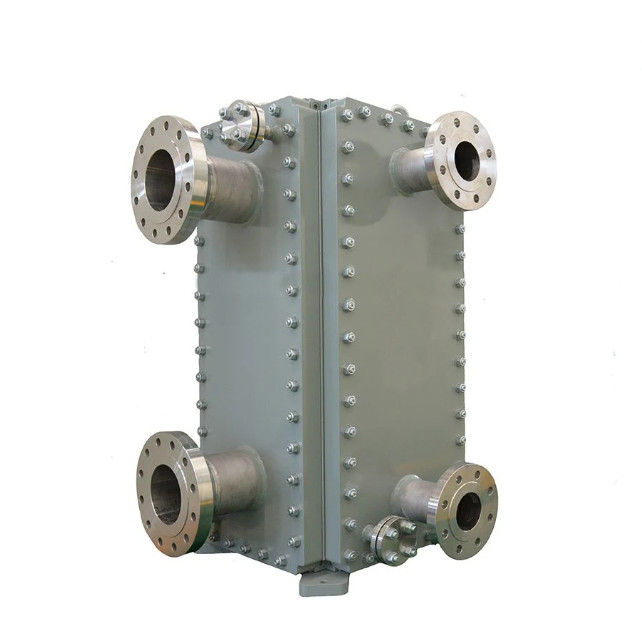

طیف Compabloc از مبادلات گرما جوش با تمرکز بر عملکرد، فشرده سازی و قابلیت نگهداری.قلب کامپابلوک یک دسته از صفحه های انتقال گرما در فولاد ضد زنگ 316L است، یا مواد دیگر. صفحات با لیزر جوش داده می شوند و یک هسته فشرده را تشکیل می دهند. این هسته سپس توسط چهار گره گوشه ای محصور و پشتیبانی می شود.سر بالا و پایین و چهار پانل جانبی (ببینید نمای بخش Compabloc)این قطعات به هم متصل شده اند و می توانند به سرعت برای بازرسی، سرویس و تمیز کردن جدا شوند.طراحی می تواند در تنظیمات یک یا چند گذرگاه در هر دو عملیات هم جریان یا ضد جریان تنظیم شود، برای وظایف مایع به مایع یا دو فاز.

اصول عملیاتی

دو رسانه در مبادله گرما Compabloc در کانال های به طور متناوب جوش داده شده بین صفحات موج دار جریان دارند.این صفحات موج دار باعث آشفتگی بالا می شوند که باعث انتقال گرما می شود و به حداقل رساندن آلودگی کمک می کند. The media flows in a cross-flow arrangement within each pass (see figure below) while the overall flow arrangement is counter-current for a multi-pass unit (if required the unit can also be designed with overall co-current operation)هر گذر از گذرگاه های مجاور با یک بازگر فشار داده شده جدا می شود که مایع را مجبور می کند بین بسته پلیک و پانل چرخش کند.تنظیمات انتقال انعطاف پذیر Compabloc باعث می شود آن را برای وظایف مایع به مایع با جریان های متفاوت مناسب کند، یا دو فاز تهویه یا کاربردهای دوباره.

درخواست ها

تولید نفت و گاز

• بازیافت گرما در سیستم های TEG (جفای گاز)
• بازیافت گرما، خنک سازی، تهویه و جوش مجدد در سیستم های آمین (طعم دادن گاز، سرویس ترش)
• بازیافت گرما، گرمایش و خنک سازی در سیستم های تخلیه آب و ترشح نفت خام
• تنبو در واحدهای بازیابی بخار
• بازیافت گرما، خنک سازی، فشرده سازی و جوش مجدد در سیستم های کسری گازی NGL

پالایشگاه ها

وظایف مختلف فشرده سازی و جوش مجدد مانند:

• تثبیت در تقطیر جوی و خلاء
• فشرده سازی بالا در فراکشنرها در FCC، هیدروکرکینگ، H2S strippers، و غیره
• هزینه های عمومی پروپان و بوتان در کارخانه های گازی گلخانه ای و آلکیلی
• جوش مجدد در دستگاه های جدا کننده H2S، دستگاه های جدا کننده آب تر و سایر ستون ها
• تولید بخار

وظایف بازیافت گرما، خنک سازی و گرمایش مانند:

• خنک سازی بنزین، کروزین، گازول، دیزل، پمپ در اطراف و غیره
• خنک سازی و گرم کردن بتوم، VGO (غاز گازی خلاء) و سایر محصولات سنگین
• تغذیه فرکشنر/بازیافت گرما پایین
• پیش گرم کردن نفت خام
• بازیافت گرما آب شور شده/آب تغذیه

مزایای مبادله گرما Compabloc

• بهره وری حرارتی بالا صرفه جویی در انرژی، افزایش عملکرد و کاهش انتشار CO2
• بهبود بازیافت گرما با هزینه های پایین تر به معنای زمان بازپرداخت بسیار کوتاه است
• طراحی فشرده هزینه های نصب را کاهش می دهد و تنگه های تولید را برای افزایش تولید حل می کند
• کامپابلوک کاملاً قابل تمیز کردن مکانیکی است، که باعث می شود نگهداری ساده تر، سریع تر و مقرون به صرفه تر شود
• ساخت مقاوم و با لیزر جوش داده شده باعث کاهش آلودگی و از بین بردن مشکلات خوردگی می شود
