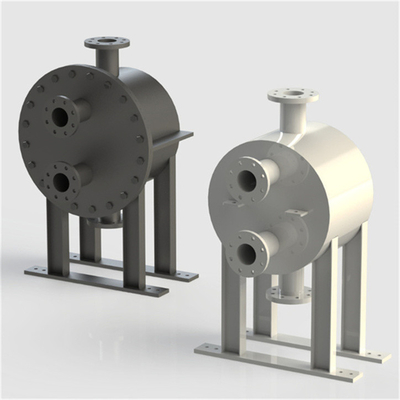

مبادله گرما صفحه ای و پوسته ای کاملاً جوشیده شده که به عنوان desuperheater برای بازیابی گرما ضایعات استفاده می شود

مبادله گرما صفحه و پوسته یک مبادله گرما با لوله صفحه به عنوان یک عنصر انتقال گرما است که به عنوان مبادله گرما صفحه نیز شناخته می شود. این عمدتا از دو بخش تشکیل شده است:بسته و پوسته لوله صفحه (شکل)نقاط تماس از جفت از لیتر های سرد تشکیل شده به شدت با هم جوش داده می شوند تا یک لوله صفحه ای را تشکیل دهند که حاوی چندین کانال جریان مسطح است.بسیاری از صفحات با عرض های مختلف به ترتیب ترتیب داده می شوندبرای حفظ فاصله بین صفحات و لوله ها، نوارهای فلزی را در هر دو سر صفحات و لوله های مجاور وارد کنید و آنها را به هم متصل کنید.به طوری که بسیاری از لوله های صفحه به طور محکم به یکدیگر متصل شده اند تا یک بسته لوله صفحه را تشکیل دهند. چهره آخر بسته لوله نشان می دهد تعدادی از بسته لوله فلش فلش را در پوسته جمع آوری می کند ،و تفاوت انبساط طولی توسط مهر کشنده بین آن و پوسته حذف می شودبخش تجهیزات به طور کلی دایره ای است، اما همچنین مستطیل، شش گوشه ای و غیره است. مایع A در داخل صفحه جریان دارد و مایع B بین صفحات و لوله های داخل پوسته جریان دارد.

مبادله گرما صفحه و پوسته یک شکل ساختاری بین مبادله گرما پوسته و لوله و مبادله گرما صفحه است که مزایای هر دو را در نظر می گیرد:

1 با استفاده از صفحه به عنوان سطح انتقال گرما، بهره وری انتقال گرما خوب است. ضریب انتقال گرما حدود 2 برابر مبادله گرما پوسته و لوله است.

2 ساختار فشرده، اندازه کوچک.

مقاومت در برابر دما، مقاومت در برابر فشار، بالاترین دمای کار تا 800°C، بالاترین فشار کار تا 6.3 mpa.

4 مایع در کانال مسطح با سرعت بالا جریان دارد و سطح صفحه صاف است ، مقیاس گذاری آسان نیست ، بسته صفحه را می توان برداشته و تمیز کردن نیز راحت است.فرآیند تولید این مبادله گرما پیچیده تر از مبادله گرما شیل و لوله است، و مقدار جوش بزرگ است و الزامات بالا هستند، بنابراین محبوبیت و کاربرد آن محدود است. مبادلات حرارتی پوسته و صفحه در بخش های صنعتی مانند شیمیایی،کاغذمحصولات معمولی عمدتاً در صنایع غذایی، پزشکی و سایر صنایع پردازش استفاده می شوند که نیاز به بهره وری خوب انتقال گرما و زمان اقامت کوتاه دارند.
