تجهیزات مبادله گرما Baode Co.,Ltd

|
| Place of Origin: | China |
| نام تجاری: | Baode |
| گواهی: | CCS/UL/CE |
| Model Number: | BL30 series |
| Minimum Order Quantity: | 5 Units |
|---|---|
| قیمت: | USD 200-500per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| Product name: | Best Price Stainless Steel Engine Water-cooled Brazed Plate Heat Exchanger | Main application: | Industry heating, HVAC&R |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |

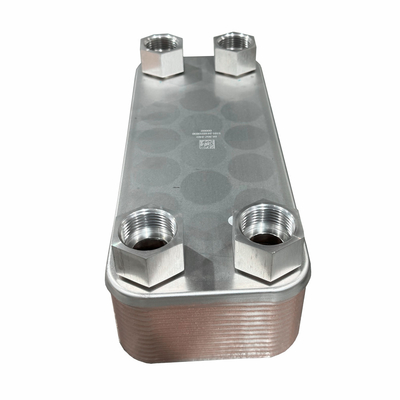

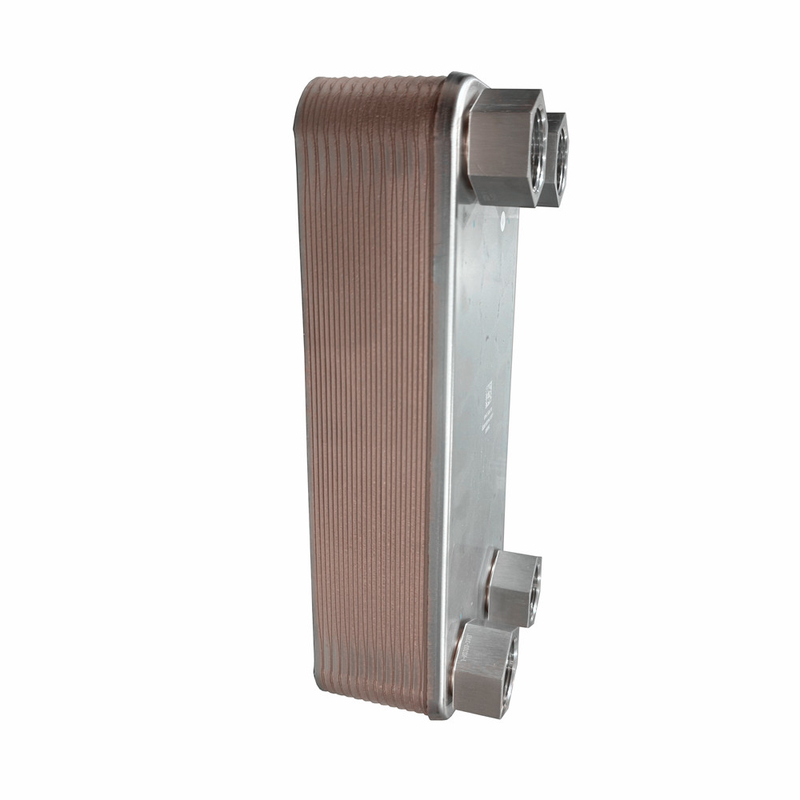

بهترین قیمت موتور فولاد ضد زنگ گرمای تکه بریز شده خنک شده با آب
اصل کار
مبادله گرما صفحه بریز شده یک تجهیزات مبادله گرما رایج است، اصل کار آن به شرح زیر است:
1خلاصه ای از اصول
مبادله گرما صفحه بریز شده از یک سری از صفحات فلزی موازی تشکیل شده است، صفحات با تکنولوژی بریز متصل می شوند، جریان مایع به طور متناوب بین صفحه و صفحه،و گرما به طور مستقیم از طریق سطح صفحه منتقل می شود تا انتقال گرما به دست آید..
2. جریان مایع
در طول فرآیند کار، مایعات سرد و گرم از طریق دو طرف مختلف مبادله گرما صفحه وارد می شوند، به ترتیب به نام طرف داغ و طرف سرد،مایع داغ معمولا مایع با دمای بالا است (مانند آب گرم)، بخار و غیره) و مایع سرد معمولا مایع دمای پایین (مانند آب سرد، مایع خنک کننده و غیره) است.
3. انتقال گرما
مایع داغ بین صفحات در سمت داغ جریان دارد و گرما را به صفحه منتقل می کند که سپس گرما را از طریق سطح صفحه به مایع سرد منتقل می کند.مایع سرد بین صفحه های سمت سرد جریان دارد، جذب گرما برای انتقال گرما از مایع داغ به مایع سرد. به این ترتیب، دمای مایع داغ کاهش می یابد و دمای مایع سرد افزایش می یابد.
| مدل | BL26 |
| عرض، A [ملی متر] | 111 |
| ارتفاع، B [میلی متر] | 310 |
| طول، E [میلی متر] | 10+2.36n |
| فاصله افقی بندر، C [ملی متر] | 50 |
| فاصله عمودی بندر، D [ملی متر] | 250 |
| فشار حداکثر [Mpa] | 3 |
| حداکثر جریان [M3/h] | 8.1 |
| وزن [کیلوگرم] | 1.3+0.12n |
مدل
ب
| مدل | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| عرض، A [ملی متر] | 78 | 76 | 111 | 124 | 111 | 191 |
| ارتفاع، B [میلی متر] | 206 | 310 | 310 | 304 | 525 | 616 |
| طول، E [میلی متر] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| فاصله افقی بندر، C [ملی متر] | 42 | 42 | 50 | 70 | 50 | 92 |
| فاصله عمودی بندر، D [ملی متر] | 172 | 282 | 250 | 250 | 466 | 519 |
| فشار حداکثر [Mpa] | 3 | 3 | 3 | سه چهارم5 | سه چهارم5 | سه چهارم5 |
| حداکثر جریان [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| وزن [کیلوگرم] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| مدل | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| عرض، A [ملی متر] | 246 | 307 | 321 | 429 | 248 | 322 |
| ارتفاع، B [میلی متر] | 528 | 696 | 738 | 1398 | 495 | 739 |
| طول، E [میلی متر] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| فاصله افقی بندر، C [ملی متر] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| فاصله عمودی بندر، D [ملی متر] | 456 | 567 | 603 | 1190 | 405 | 631 |
| فشار حداکثر [Mpa] | 3 | 3 | 2.1 | 1.5 | سه چهارم5 | سه چهارم5 |
| حداکثر جریان [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| وزن [کیلوگرم] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
