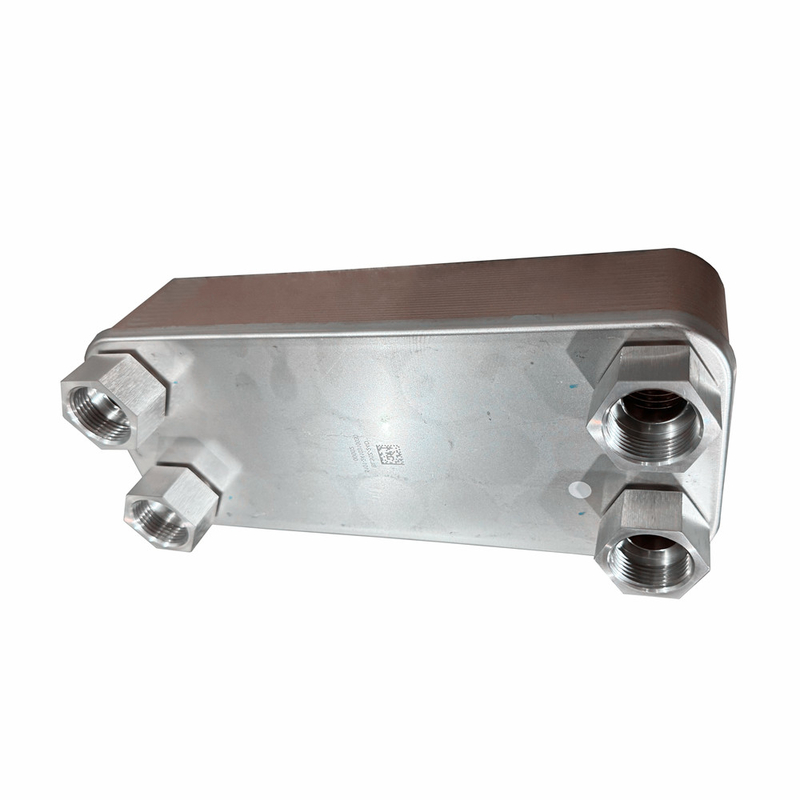

نوع صفحه با کیفیت بالا مبادله گرما مبادله گرما صفحه فشرده

جزئیات محصول:

Place of Origin:	China
نام تجاری:	Baode
گواهی:	CCS/UL/CE
Model Number:	BL30 series

پرداخت:

Minimum Order Quantity:	1 Units
قیمت:	USD 50-1000per Units
Packaging Details:	Plywood Box
Delivery Time:	14-18 working days
Payment Terms:	T/T
Supply Ability:	1000 Units per month

مخاطب

توضیحات محصول جزئیات

Product name:	High Quality Plate Type of Heat Exchanger Compact Brazed Plate Heat Exchanger	Main application:	car engine oil cooler/hydraulic heat exchanger
Brazing material:	Copper	Oil cooler type:	Copper brazed plate heat exchanger

نوع صفحه با کیفیت بالا مبادله گرما مبادله گرما صفحه فشرده

توضیحات

مبادله گرما صفحه بریز شده یک نوع تجهیزات مبادله گرما کارآمد، جمع و جور و سبک وزن است که در بسیاری از صنایع به طور گسترده ای استفاده می شود.آن را انتقال گرما و مبادله با استفاده از تماس جوش و مهر و موم بین صفحات تحقق.

اول، اصل کار
اصل کار مبادله گرما صفحه ی بریز شده عمدتا بر اساس مکانیسم انتقال گرما بین صفحات مبادله گرما است.که با یک فرآیند بریزینگ متصل هستندمایع تبادل حرارتی از یک طرف از یک کانال عبور می کند، در حالی که مایع خنک کننده از طرف دیگر از یک کانال عبور می کند.گرما از مایع با دمای بالا به مایع با دمای پایین از طریق صفحه منتقل می شود، انتقال و تبادل گرما را تکمیل می کند.

دوم، ویژگی های ساختاری
1. طراحی جمع و جور: مبادله گرما صفحه بریز شده از طراحی جمع و جور استفاده می کند، باعث می شود که آن را به اشغال یک فضای بسیار کوچک، مناسب برای موارد فضای محدود. در مقایسه با تجهیزات مبادله گرما سنتی،در اندازه و وزن سبک تر است، و آسان تر برای نصب و نگهداری.
2انتقال گرما کارآمد: با توجه به تماس جوش بین صفحه و صفحه ، می توان به بهره وری بالاتر از انتقال گرما دست یافت.مبادله گرما صفحه بریز شده دارای رسانایی حرارتی بالاتر و مقاومت حرارتی پایین تر است، بنابراین بهبود بهره وری انرژی مبادله گرما.
3مقاومت قوی در برابر فشار: مبادله گرما صفحه ای که توسط فرآیند بریز متصل می شود، مقاومت قوی در برابر فشار دارد و می تواند در محیط با فشار بالا و دمای بالا مقاومت کند.

نوع صفحه با کیفیت بالا مبادله گرما مبادله گرما صفحه فشرده 0

مدل	BL26
عرض، A [ملی متر]	111
ارتفاع، B [میلی متر]	310
طول، E [میلی متر]	10+2.36n
فاصله افقی بندر، C [ملی متر]	50
فاصله عمودی بندر، D [ملی متر]	250
فشار حداکثر [Mpa]	3
حداکثر جریان [M3/h]	8.1
وزن [کیلوگرم]	1.3+0.12n

مدل

BL1

مدل	BL14	BL20	BL26	BL26C	BL50	BL95
عرض، A [ملی متر]	78	76	111	124	111	191
ارتفاع، B [میلی متر]	206	310	310	304	525	616
طول، E [میلی متر]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
فاصله افقی بندر، C [ملی متر]	42	42	50	70	50	92
فاصله عمودی بندر، D [ملی متر]	172	282	250	250	466	519
فشار حداکثر [Mpa]	3	3	3	سه چهارم5	سه چهارم5	سه چهارم5
حداکثر جریان [M3/h]	3.6	3.6	8.1	8.1	12.7	39
وزن [کیلوگرم]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

مدل	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
عرض، A [ملی متر]	246	307	321	429	248	322
ارتفاع، B [میلی متر]	528	696	738	1398	495	739
طول، E [میلی متر]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
فاصله افقی بندر، C [ملی متر]	174	179	188	220	157	205.2
فاصله عمودی بندر، D [ملی متر]	456	567	603	1190	405	631
فشار حداکثر [Mpa]	3	3	2.1	1.5	سه چهارم5	سه چهارم5
حداکثر جریان [M3/h]	42	100	100	300	42	100
وزن [کیلوگرم]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
