تجهیزات مبادله گرما Baode Co.,Ltd

|
| محل منبع: | چین |
| نام تجاری: | Baode |
| گواهی: | CE/UL |
| شماره مدل: | سری BH60 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | USD 300-1000 per Unit |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 14 تا 18 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 500 واحد/ واحد در ماه |
| نام محصول: | BH60 M3 گاسکت صفحه مبادله گرما EPDM گاسکت برای آب گرم | درخواست: | تبادل حرارت مایع به مایع |
|---|---|---|---|
| مواد قاب: | فولاد کربن | مواد بشقاب: | فولاد ضد زنگ، Ti |
| واشر: | NBR/EPDM/VITON | قدرت: | 300 - 800 کیلو وات |
| کاربرد عملی: | گرمایش CIP، معتدل کردن شراب |

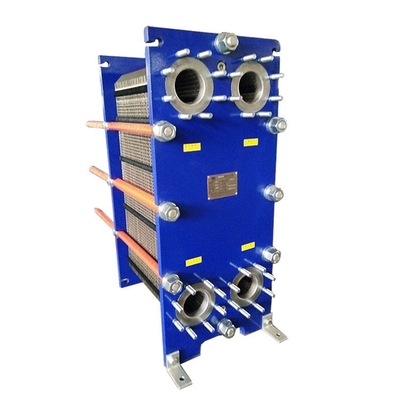

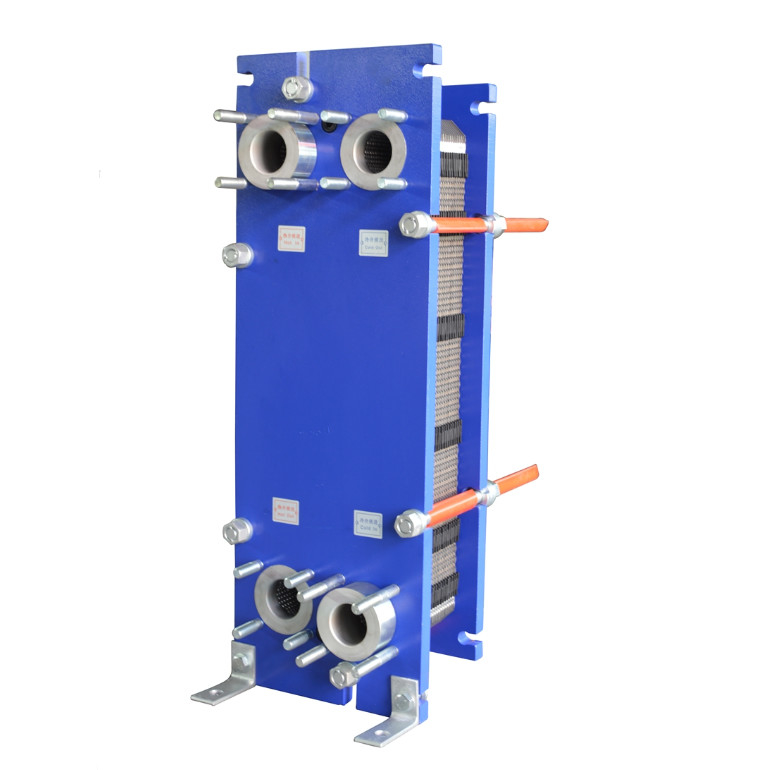

BH60 M3 گاسکت صفحه مبادله گرما EPDM گاسکت برای آب گرم
| مدل | BH60 | |
| مرجع متقابل | M6,M6M | |
| ارتفاع، H [mm] | 920 | 940 |
| عرض، W [ملی متر] | 320 | 330 |
| حداقل طول استاندارد، L [ملی متر] | 500 | 500 |
| حداکثر طول استاندارد، L [میلی متر] | 1500 | 1500 |
| فاصله عمودی بندر، VC [میلی متر] | 640 | 640 |
| فاصله افقی بندر، HC [ملی متر] | 140 | 140 |
| دمای حداکثر [°C] | 180 | 180 |
| فشار حداکثر [بارگ] | 10 | 16 |
| اندازه فلنج | DN50/2' | DN50/2' |
| حداکثر جریان [kg/s] | 16 | |
(مقادیر در میلی متر، N به معنی تعداد صفحات است)
| مواد صفحه | انواع مایع مناسب | ||
| فولاد ضد زنگ (AISI304.316) | آب خالص، آب طبیعی، روغن غذایی، روغن معدنی | ||
| Ti، Ti-pd | آب دریا، آب شور، آب معدنی | ||
| 20Cr، 18Ni، 6Mo (254SMO) | اسید گوگرد رقیق، محلول آب ارگانیک | ||
| نه | سودای کاستیک با دمای بالا و غلظت بالا | ||
| استیلوی (C276, D205, B2G) | غلظت اسید گوگرد، اسید کلریدریک، اسید فسفوریک | ||
| ماده گاسکت | دمای کار °C | انواع مایع مناسب | |
| NBR | -15 تا +135 درجه سانتیگراد | آب، آب دریا، روغن معدنی، آب شور | |
| EPDM | -25 تا +180 درجه سانتیگراد | آب داغ، بخار، اسید، قلی | |
| F26 | -55 تا +230 درجه سانتیگراد | اسید، قلی | |
| TPF | -0 تا +160 درجه سانتیگراد | اسید بسیار متمرکز، قلی، روغن با دمای بالا، بخار | |
درخواست ها
وظایف کلی گرمایش و خنک سازی گرمایش با استفاده از بخار
طراحی استاندارد
مبادله گرما صفحه شامل یک بسته از صفحات فلزی موج دار با سوراخ برای گذر دو مایعات
که انتقال گرما بین آنها اتفاق می افتد. بسته پلیک بین یک صفحه قاب ثابت و یک صفحه فشار متحرک جمع می شود و با بولت های کششی فشرده می شود.صفحات مجهز به یک گاسکت است که مهر و موم کانال interpolate و هدایت مایعات به کانال های جایگزینتعداد صفحات توسط سرعت جریان، خواص فیزیکی مایعات، کاهش فشار و برنامه درجه حرارت تعیین می شود.
لوله کشی صفحه باعث آشفتگی مایع می شود و صفحه ها را در برابر فشار فرقی پشتیبانی می کند.صفحه فریم و صفحه فشار از یک میله حمل بالایی معلق شده و توسط یک میله هدایت پایین قرار دارد، هر دو به یک ستون پشتیبان ثابت می شوند. اتصال ها در صفحه فریم یا، اگر یکی یا هر دو مایع بیش از یک عبور در واحد انجام دهند، در فریم و صفحات فشار قرار دارند.
ظرفیت های معمولی
سرعت جریان مایع
حداکثر 16 kg/s (250 gpm) بسته به رسانه مجاز است
برنامه ي کاهش فشار و درجه حرارت
گرمایش آب با بخار
300 تا 800 کیلو وات
اصل کار
کانال ها بین صفحات شکل می گیرند و پورت های گوشه ای طوری تنظیم می شوند که دو رسانه از طریق کانال های متناوب جریان داشته باشند. گرما از طریق صفحه بین کانال ها منتقل می شود.و جریان ضد جریان کامل برای بالاترین کارایی ممکن ایجاد می شود. لوله کشی صفحه ها عبور بین صفحه ها را فراهم می کند، هر صفحه را در برابر صفحه مجاور پشتیبانی می کند و آشفتگی را افزایش می دهد، که منجر به انتقال گرمای کارآمد می شود.
صنایع غذایی:پاستوریزاسیون شیر ، پاستوریزاسیون شیر و نوشیدنی ها ، تزریق شراب ، تصفیه آب بطری شده ، CIP (پاکسازی در محل)
گرم کردن، آب از طریق آسموز برعکس
کاربرد دریایی:خنک سازی مرکزی موتورهای اصلی یا کمکی یا توربین ها، خنک سازی روغن روان کننده، خنک سازی مجدد آب گردش برای سیلندر های خنک کننده، پیستون ها، نوزل های تزریق، خنک سازی روغن باودر،روغن کمپرسور و روغن های دیگرگرم کردن پیش از روغن روان کننده و روغن سوخت سنگین، گرم کردن پیش از آب دریا برای تولید آب شیرین، بازیابی گرما، تبادل گرما برای تهویه مطبوع مسافران
سایر:تولیدی روغن، صنعت شیمیایی، گرمایش شهری، گرمایش شهری، گرمایش استخر شنا، گرمایش خورشیدی
زمان تحویل کوتاه
کیفیت بالا
قیمت معقول
توسط مشتری ساخته شده
طراحی دانش و پشتیبانی از مشتریان
گواهی شده توسط ISO9001، CE، UL، WRAS، ROHS، CCS و غیره
