تجهیزات مبادله گرما Baode Co.,Ltd

|
| محل منبع: | چین |
| نام تجاری: | Baode |
| گواهی: | CE/UL |
| شماره مدل: | سری BH100 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | USD 300-1000 per Unit |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 14 تا 18 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 500 واحد/ واحد در ماه |
| نام محصول: | BH100 مبادله گرما صفحه گاسکت فولاد ضد زنگ برای سیستم خنک کننده آب دریا | درخواست: | تبادل حرارت مایع به مایع |
|---|---|---|---|
| مواد قاب: | فولاد کربن | مواد بشقاب: | فولاد ضد زنگ، Ti |
| واشر: | NBR/EPDM/VITON | قدرت: | 300 - 800 کیلو وات |
| کاربرد عملی: | گرمایش CIP، معتدل کردن شراب |

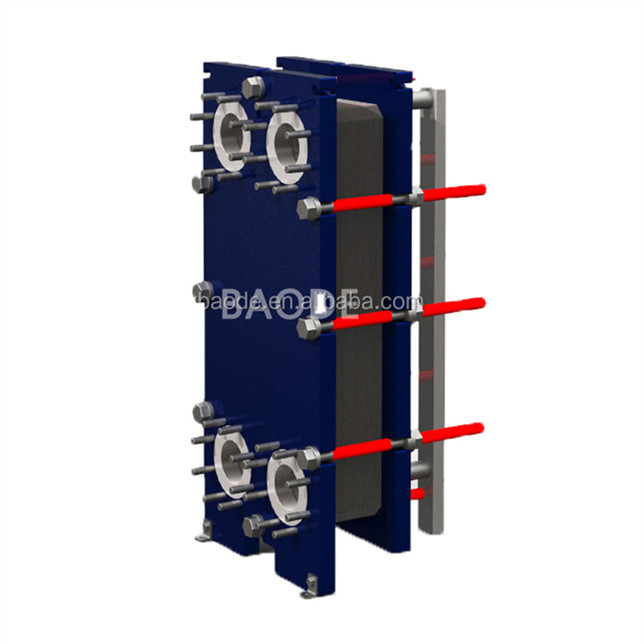

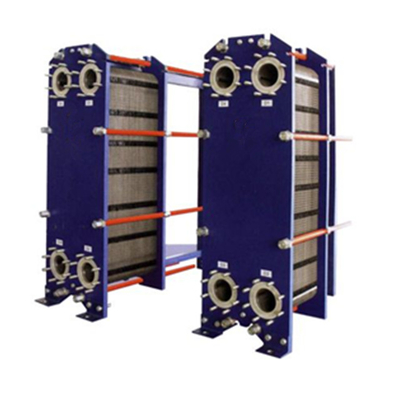

BH100 مبادله گرما صفحه گاسکت فولاد ضد زنگ برای سیستم خنک کننده آب دریا
مبادله گرما صفحه گاسکت تجهیزات ایده آل برای مبادله گرما مایع- مایع و مایع- بخار است.این یک نوع جدید از مبادله گرما با کارایی بالا ساخته شده از یک سری از ورق های فلزی با یک شکل موج دار خاصساختار منحصر به فرد آن را به یک مزیت خوب در بسیاری از انواع مبادلات گرما تبدیل می کند.
اصول ساختاری
مبادله گرما صفحه قابل برداشت از بسیاری از ورق های موج دار است که در یک فاصله معین چاپ شده اند، با گاسکت ها بسته شده اند و توسط قاب و مارپیچ فشرده سازی قرار گرفته اند.چهار سوراخ گوشه ای از صفحه و گاسکت تشکیل یک لوله توزیع مایع و یک لوله جمع آوری، و در عین حال به طور معقول مایعات گرم و سرد را جدا کنید، به طوری که آنها در کانال جریان در هر دو طرف هر صفحه جریان دارند و تبادل گرما را از طریق صفحه انجام می دهند.
اصل کار
خنک کننده صفحه یک مبادله گرما است که از یک صفحه فلزی نازک ساخته شده است که به یک صفحه مبادله گرما با یک شکل موج دار فشار داده شده است و سپس به هم چیده شده و با کلات ها و بولت ها متصل می شود.یک کانال مستطیل نازک بین صفحات مختلف شکل می گیرد، و گرما از طریق نیم صفحه ها مبادله می شود. مایع کار از طریق یک کانال باریک و پیچ و تاب تشکیل شده بین دو صفحه جریان دارد.مایعات گرم و سرد به ترتیب از مسیر جریان عبور می کنند، و یک صفحه تقسیم در وسط برای جدا کردن مایعات وجود دارد، و گرما از طریق صفحه منتقل می شود.
ساختار و اصل انتقال گرما آن را مشخص می کند که دارای ویژگی های ساختار جمع و جور، اثر کوچک، بهره وری بالای انتقال گرما، انعطاف پذیری عملیاتی بزرگ،طیف گسترده ای از برنامه های کاربردی، از دست دادن گرما کوچک، نصب و تمیز کردن راحت.
| مدل | BH100B / BH100H | |
| مرجع متقابل | M10M، M10B | |
| ارتفاع، H [mm] | 1084 | 1084 |
| عرض، W [ملی متر] | 470 | 470 |
| حداقل طول استاندارد، L [ملی متر] | 700 | 700 |
| حداکثر طول استاندارد، L [میلی متر] | 2300 | 2300 |
| فاصله عمودی بندر، VC [میلی متر] | 719 | 719 |
| فاصله افقی بندر، HC [ملی متر] | 225 | 225 |
| دمای حداکثر [°C] | 180 | 180 |
| فشار حداکثر [بارگ] | 10 | 16 |
| اندازه فلنج | DN100/4" | DN0100/4" |
| حداکثر جریان [kg/s] | 50 | |
(مقادیر در میلی متر، N به معنی تعداد صفحات است)
| مواد صفحه | انواع مایع مناسب | ||
| فولاد ضد زنگ (AISI304.316) | آب خالص، آب طبیعی، روغن غذایی، روغن معدنی | ||
| Ti، Ti-pd | آب دریا، آب شور، آب معدنی | ||
| 20Cr، 18Ni، 6Mo (254SMO) | اسید گوگرد رقیق، محلول آب ارگانیک | ||
| نه | سودای کاستیک با دمای بالا و غلظت بالا | ||
| استیلوی (C276, D205, B2G) | غلظت اسید گوگرد، اسید کلریدریک، اسید فسفوریک | ||
| ماده گاسکت | دمای کار °C | انواع مایع مناسب | |
| NBR | -15 تا +135 درجه سانتیگراد | آب، آب دریا، روغن معدنی، آب شور | |
| EPDM | -25 تا +180 درجه سانتیگراد | آب داغ، بخار، اسید، قلی | |
| F26 | -55 تا +230 درجه سانتیگراد | اسید، قلی | |
| TPF | -0 تا +160 درجه سانتیگراد | اسید بسیار متمرکز، قلی، روغن با دمای بالا، بخار | |
مبادله گرما صفحه گاسکت، با طراحی منحصر به فرد و عملکرد کارآمد، به طور گسترده ای در زمینه های مختلف صنعتی و مدنی استفاده شده است.سبک و آسان برای نگهداری، که باعث می شود آن را به یک رهبر در فن آوری انتقال گرما مدرن.
بزرگترین ویژگی مبادله گرما صفحه گاسکت بهره وری بالایی آن است. به دلیل طراحی صفحه منحصر به فرد آن، مایعات گرم و سرد در یک کانال جریان بسیار کوچک جریان دارند.که به شدت کارایی انتقال گرما را بهبود می بخشددر عین حال، به دلیل حالت آشفته مایع، فرآیند انتقال گرما کارآمدتر است.
