تجهیزات مبادله گرما Baode Co.,Ltd

|
| محل منبع: | چین |
| نام تجاری: | Baode |
| گواهی: | CE/UL |
| شماره مدل: | سری BH30B |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | USD 150-200 per Unit |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 14 تا 18 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 500 واحد/ واحد در ماه |
| نام محصول: | گاسکت صفحه مبادله گرما فولاد ضد زنگ AISI316 صفحات NBR گاسکت برای صنعت مواد غذایی | درخواست: | صنعت مواد غذایی، گرمایش CIP |
|---|---|---|---|
| مواد قاب: | فولاد کربن | مواد بشقاب: | فولاد ضد زنگ AISI316, 304, TI, NI |
| واشر: | NBR/EPDM/VITON |

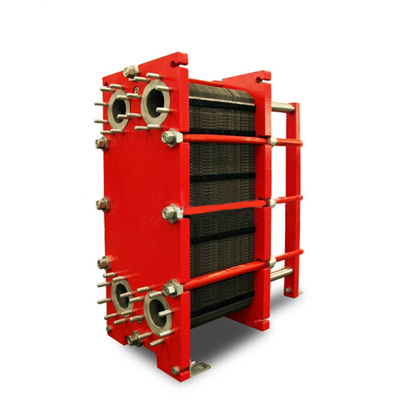

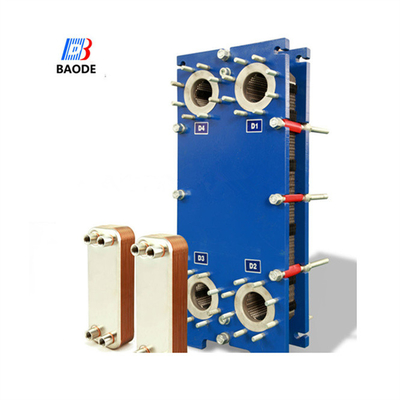

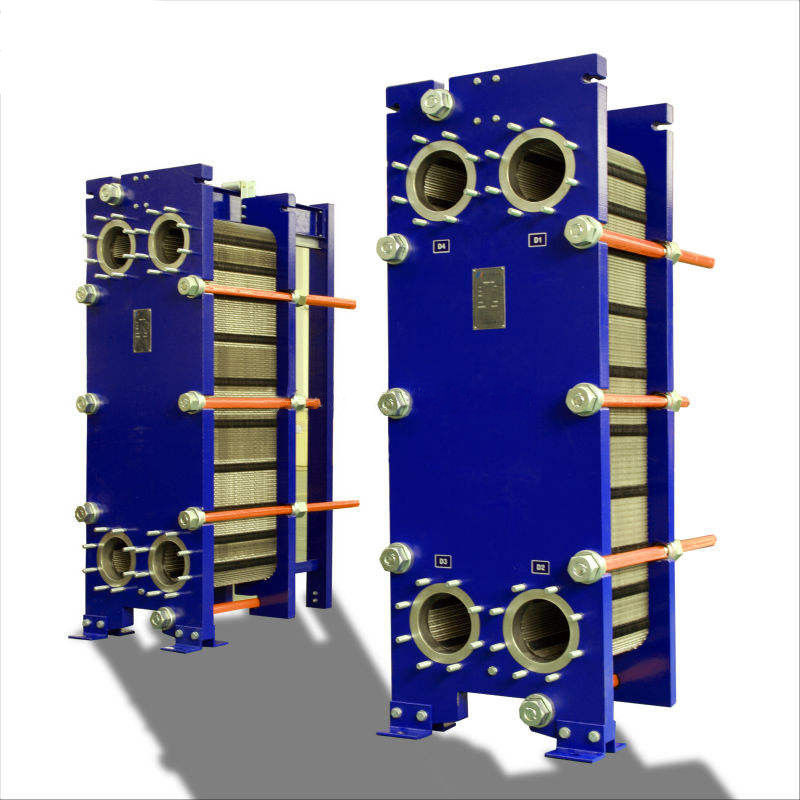

گاسکت صفحه مبادله گرما فولاد ضد زنگ AISI316 صفحات NBR گاسکت برای صنعت مواد غذایی
| مدل | BH30B |
| مرجع متقابل | M3 |
| ارتفاع، H [mm] | 480 |
| عرض، W [ملی متر] | 180 |
| حداقل طول استاندارد، L [ملی متر] | 400 |
| حداکثر طول استاندارد، L [میلی متر] | 650 |
| فاصله عمودی بندر، VC [میلی متر] | 357 |
| فاصله افقی بندر، HC [ملی متر] | 60 |
| دمای حداکثر [°C] | 180 |
| فشار حداکثر [بارگ] | 16 |
| اندازه فلنج | لوله 1 1/4 اینچ |
| حداکثر جریان [kg/s] | 4 |
(مقادیر در میلی متر، N به معنی تعداد صفحات است)
| مواد صفحه | انواع مایع مناسب | ||
| فولاد ضد زنگ (AISI304.316) | آب خالص، آب طبیعی، روغن غذایی، روغن معدنی | ||
| Ti، Ti-pd | آب دریا، آب شور، آب معدنی | ||
| 20Cr، 18Ni، 6Mo (254SMO) | اسید گوگرد رقیق، محلول آب ارگانیک | ||
| نه | سودای کاستیک با دمای بالا و غلظت بالا | ||
| استیلوی (C276, D205, B2G) | غلظت اسید گوگرد، اسید کلریدریک، اسید فسفوریک | ||
| ماده گاسکت | دمای کار °C | انواع مایع مناسب | |
| NBR | -15 تا +135 درجه سانتیگراد | آب، آب دریا، روغن معدنی، آب شور | |
| EPDM | -25 تا +180 درجه سانتیگراد | آب داغ، بخار، اسید، قلی | |
| F26 | -55 تا +230 درجه سانتیگراد | اسید، قلی | |
| TPF | -0 تا +160 درجه سانتیگراد | اسید بسیار متمرکز، قلی، روغن با دمای بالا، بخار | |
طراحی استاندارد
مبادله گرما صفحه شامل یک بسته از صفحات فلزی موج دار با سوراخ برای گذر دو مایعات
که انتقال گرما بین آنها اتفاق می افتد. بسته پلیک بین یک صفحه قاب ثابت و یک صفحه فشار متحرک جمع می شود و با پیچ های کششی فشرده می شود.صفحات مجهز به یک گاسکت است که مهر و موم کانال interpolate و هدایت مایعات به کانال های جایگزینتعداد صفحات توسط سرعت جریان، خواص فیزیکی مایعات، کاهش فشار و برنامه درجه حرارت تعیین می شود.
لوله کشی صفحه باعث آشفتگی مایع می شود و صفحه را در برابر فشار فرقی پشتیبانی می کند.صفحه فریم و صفحه فشار از یک میله حمل بالایی معلق شده و توسط یک میله هدایت پایین قرار دارد، هر دو به یک ستون پشتیبان ثابت می شوند. اتصال ها در صفحه فریم یا، اگر یکی یا هر دو مایع بیش از یک عبور در واحد انجام دهند، در فریم و صفحات فشار قرار دارند.
ظرفیت های معمولی
سرعت جریان مایع
حداکثر 16 kg/s (250 gpm) بسته به رسانه مجاز است
برنامه ي کاهش فشار و درجه حرارت
گرمایش آب با بخار
300 تا 800 کیلو وات
اصل کار
کانال ها بین صفحات شکل می گیرند و پورت های گوشه ای طوری تنظیم می شوند که دو رسانه از طریق کانال های متناوب جریان داشته باشند. گرما از طریق صفحه بین کانال ها منتقل می شود،و جریان ضد جریان کامل برای بالاترین کارایی ممکن ایجاد می شود. لوله کشی صفحه ها عبور بین صفحه ها را فراهم می کند، هر صفحه را در برابر صفحه مجاور پشتیبانی می کند و آشفتگی را افزایش می دهد و در نتیجه انتقال گرما کارآمد است.
مزایای مبادله گرما باود
*جای خالی کمترو کارآمدتر
باودصفحه گسکتمبادله گرمابا طرح های جمع و جور آنها فقط نیاز به 22 ٪ 50٪ فضای کمتر در سیستم نسبت به یک مبادله گرما شیل و لوله قابل مقایسه است. بنابراین آنها نیاز به تا 75٪ رسانه های خنک کننده کمتر،شما فقط به پمپ های کوچکتر نیاز دارید که انرژی کمتری مصرف می کنند.
* شش برابر کارآمدتر از مبادله گرما.
با مبادله گرما با لوله شل مقایسه کن، باودگاسکتمبادله گرما صفحه ای/مبادله گرما قاب و صفحهتا شش برابر کارایی انتقال گرما را فراهم می کند. الگوی خاص صفحه ی موج دار باعث ایجاد یک سطح بالا از آشفتگی می شود کهدر ترکیب با حجم مایع کم و مقادیر انتقال گرما بالااین کار کنترل موثر گرمایش یا خنک سازی را آسان می کند.
* نگهداری آسان
وقتی که نیاز به تمیز کردن هستمبادله گرما صفحه گيسکتکه به راحتی می تواند باز شود و به سطح صفحه دسترسی داشته باشد، از آب تحت فشار یا مایع خاصی برای تمیز کردن استفاده کنید.
