تجهیزات مبادله گرما Baode Co.,Ltd

|
| محل منبع: | چین |
| نام تجاری: | Baode |
| گواهی: | CE/UL |
| شماره مدل: | سری SH60 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | USD 300-1000 per Unit |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 14 تا 18 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 500 واحد/ واحد در ماه |
| نام محصول: | مبدل گرما صفحه گشایش SH60 سری 10/16 بار 20kg/s برای گرمایش بخار HVAC | درخواست: | گرمایش با بخار |
|---|---|---|---|
| مواد قاب: | فولاد کربن | مواد بشقاب: | AISI 316L/304/ NI/TI |
| واشر: | NBR/EPDM/VITON | نوع مبادله گرما: | نوع قاب و صفحه |

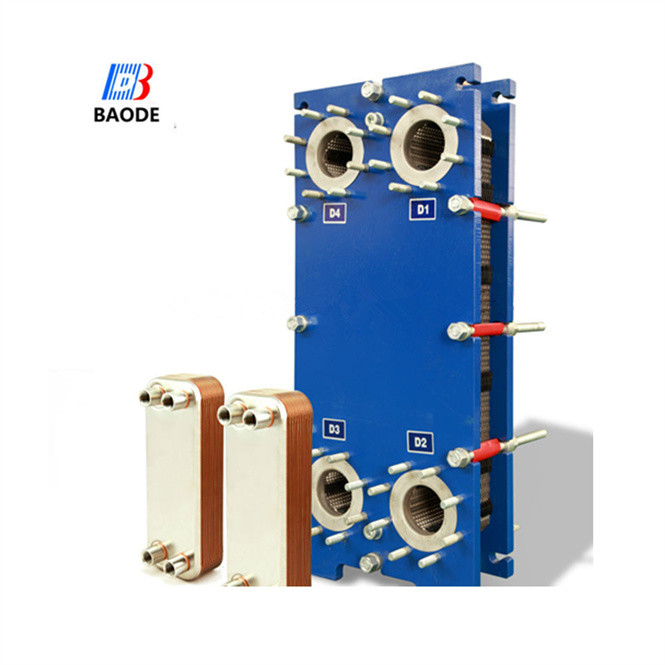

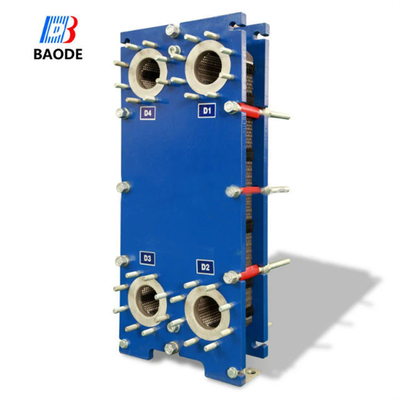

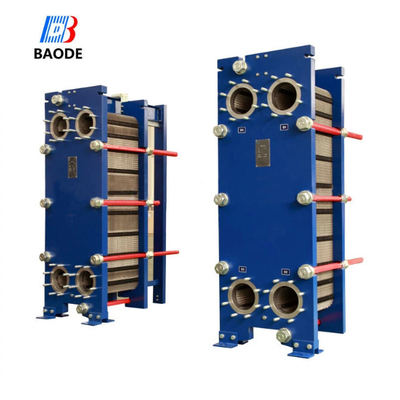

مبدل گرما صفحه گشایش SH60 سری 10/16 بار 20kg/s برای گرمایش بخار HVAC
| مدل | SH60 | |
| مرجع متقابل | TS6M | |
| ارتفاع، H [mm] | 704 | 704 |
| عرض، W [ملی متر] | 400 | 410 |
| حداقل طول استاندارد، L [ملی متر] | 530 | 540 |
| حداکثر طول استاندارد، L [میلی متر] | 1430 | 1440 |
| فاصله عمودی بندر، VC [میلی متر] | 380 | 380 |
| فاصله افقی بندر، HC [ملی متر] | 203 | 203 |
| دمای حداکثر [°C] | 180 | 180 |
| فشار حداکثر [بارگ] | 16 | 20.6 |
| اندازه فلنج | DN65/2' | DN65/2' |
| حداکثر جریان [kg/s] | 20 | |
(مقادیر در میلی متر، N به معنی تعداد صفحات است)
| مواد صفحه | انواع مایع مناسب | ||
| فولاد ضد زنگ (AISI304.316) | آب خالص، آب طبیعی، روغن غذایی، روغن معدنی | ||
| Ti، Ti-pd | آب دریا، آب شور، آب معدنی | ||
| 20Cr، 18Ni، 6Mo (254SMO) | اسید گوگرد رقیق، محلول آب ارگانیک | ||
| نه | سودای کاستیک با دمای بالا و غلظت بالا | ||
| استیلوی (C276, D205, B2G) | غلظت اسید گوگرد، اسید کلریدریک، اسید فسفوریک | ||
| ماده گاسکت | دمای کار °C | انواع مایع مناسب | |
| NBR | -15 تا +135 درجه سانتیگراد | آب، آب دریا، روغن معدنی، آب شور | |
| EPDM | -25 تا +180 درجه سانتیگراد | آب داغ، بخار، اسید، قلی | |
| F26 | -55 تا +230 درجه سانتیگراد | اسید، قلی | |
| TPF | -0 تا +160 درجه سانتیگراد | اسید بسیار متمرکز، قلی، روغن با دمای بالا، بخار | |
باود فریم و مبادله گرما صفحه شماره یک چین در صنعت مبادله گرما صفحه است.مبادله گرما صفحه شامل یک بسته از صفحات فلزی موج دار با سوراخ برای گذر دو مایع که بین آن انتقال گرما رخ می دهد. بسته پلاک بین یک پلاک قاب ثابت و یک پلاک فشار متحرک جمع می شود و با پیچ های کششی فشرده می شود.صفحات مجهز به یک گاسکت است که مهر و موم کانال بین صفحه و هدایت مایعات به کانال های جایگزینتعداد صفحات توسط سرعت جریان، خواص فیزیکی مایعات، کاهش فشار و برنامه درجه حرارت تعیین می شود.تکه های موج دار باعث آشفتگی مایعات می شوند و از تکه ها در برابر فشار فرقی حمایت می کنندصفحه فریم و صفحه فشار از یک میله حمل بالایی معلق شده و توسط یک میله هدایت پایین قرار دارند که هر دو به یک ستون پشتیبانی ثابت شده اند.اتصال ها در صفحه قاب یا، اگر یکی یا هر دو مایع بیش از یک بار در واحد، در قاب و صفحات فشار عبور کنند.
اصل کار
کانال ها بین صفحات شکل می گیرند و پورت های گوشه ای طوری تنظیم می شوند که دو رسانه از طریق کانال های متناوب جریان پیدا کنند.و جریان ضد جریان کامل برای بالاترین کارایی ممکن تنظیم می شود. لوله کشی صفحه ها عبور بین صفحه ها را فراهم می کند، هر صفحه را در برابر صفحه مجاور پشتیبانی می کند و آشفتگی را افزایش می دهد و در نتیجه انتقال گرما کارآمد است.
زمان تحویل کوتاه
کیفیت بالا
قیمت معقول
توسط مشتری ساخته شده
طراحی دانش و پشتیبانی از مشتریان
