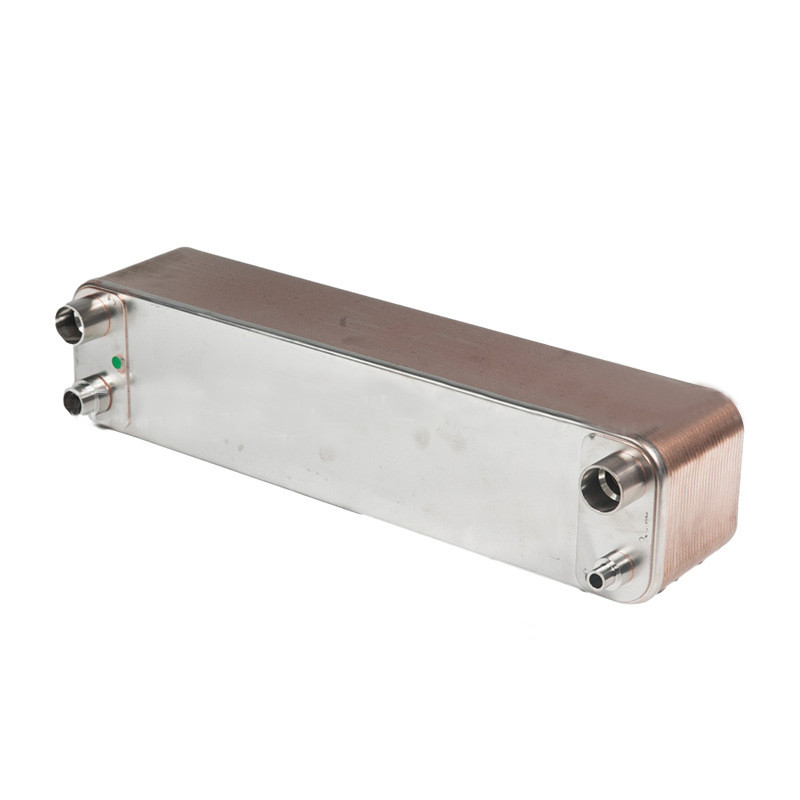

مبادله گرما صفحه ی بریز شده کاندنسر صنعتی بخار دهنده خنک کننده HVAC Chiller پمپ گرما

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Baode
گواهی:	CCS/UL/CE
شماره مدل:	سری BL26

پرداخت:

مقدار حداقل تعداد سفارش:	15 واحد
قیمت:	USD 50-1000per Units
جزئیات بسته بندی:	جعبه تخته سه لا
زمان تحویل:	14-18 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	1000 واحد در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	مبادله گرما صفحه ی بریز شده کاندنسر صنعتی بخار دهنده خنک کننده HVAC Chiller پمپ گرما	برنامه اصلی:	خنک کننده روغن موتور خودرو/مبادله گرما هیدرولیک
مواد لحیم کاری:	فلز مس	نوع کولر روغنی:	مبادله گرما بر روی صفحه ی مس بریز

مبادله گرما صفحه ی بریز شده کاندنسر صنعتی بخار دهنده خنک کننده HVAC Chiller پمپ گرما

توضیحات محصول

خلاصه ای از مبادله گرما صفحه بریز:مبادله گرما صفحه بریز یک نوع جدید از مبادله گرما با کارایی بالا است که از مجموعه ای از ورق های فلزی با یک شکل موج دار تشکیل شده است.

یک کانال مستطیل نازک بین صفحات مختلف شکل می گیرد و گرما از طریق نیمه صفحات مبادله می شود.ضریب انتقال گرما آن در برابر مقاومت جریان و مصرف انرژی پمپ بسیار بالاتر است، و تمایل به جایگزینی مبادلات گرما شیل و لوله در محدوده مورد استفاده وجود دارد.

محدوده کاربرد مبادله گرما صفحه ی بریز شده:
این نوع مبادله گرما صفحه ی بریز شده به طور عمده برای یخچال، تبخیرگر، تهویه کننده، خنک کننده ی روغن، گرمایش بخار و غیره استفاده می شود.
ویژگی های انتقال گرما از مبادله گرما صفحه ی بریز شده:
مبادله گرما صفحه بریز شده می تواند برای گرمایش، خنک سازی صنعتی، فشار روغن و خنک سازی روغن کمپرسور، تهویه مطبوع، غذاهای منجمد، خنک سازی شیمیایی، خنک سازی آب،آب آشامیدنی، تصفیه فاضلاب، بازیابی گرما و سایر جنبه ها.

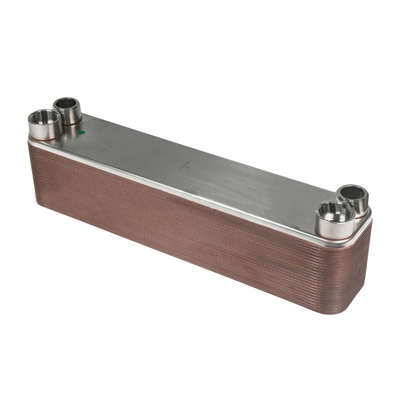

مبادله گرما صفحه ی بریز شده کاندنسر صنعتی بخار دهنده خنک کننده HVAC Chiller پمپ گرما 0

مدل	BL26
عرض، A [ملی متر]	111
ارتفاع، B [میلی متر]	310
طول، E [میلی متر]	10+2.36n
فاصله افقی بندر، C [ملی متر]	50
فاصله عمودی بندر، D [ملی متر]	250
فشار حداکثر [Mpa]	3
حداکثر جریان [M3/h]	8.1
وزن [کیلوگرم]	1.3+0.12n

مدل

BL1

درخواست
آب گرمکن استخر شنا ساده، قوی، جمع و جور و
بسیار قابل اعتماد، Baode برزیده صفحه مبادله گرما طراحی شده اند به طور موثر گرم کردن مجدد
و حفظ دمای آب در استخر های شنا از همه
ابعاد و ظرفیت از منبع حرارتی اولیه مانند:
دما، نصب خورشیدی، پمپ گرما و غیره

طراحی استاندارد
ماژول بسته بندی شده کامل شامل:
مبادله گرما صفحه ای از فولاد ضد زنگ، برای کار با آب دریا یا آب کمی خوردنی (بالنوتراپی)
آب چشمه های حرارتی).

مواد استاندارد

صفحه پوشش: فولاد ضد زنگ AISI 316

اتصال: فولاد ضد زنگ AISI 316

صفحه: فولاد ضد زنگ AISI 316

مواد بریزینگ: مس

اطلاعات مورد نیاز برای نقل قول

برای اینکه نماینده Baode بتواند یک نقل قول خاص ارائه دهد، باید اطلاعات زیر را همراه داشته باشد:

سرعت جریان یا بار گرما مورد نیاز

برنامه درجه حرارت

- خواص فیزیکی مایعات مورد نظر

فشار کاری مورد نظر

✓ حداکثر کاهش فشار مجاز

زمان تحویل کوتاه

کیفیت بالا

قیمت معقول

توسط مشتری ساخته شده

طراحی دانش و پشتیبانی از مشتریان

مدل	BL14	BL20	BL26	BL26C	BL50	BL95
عرض، A [ملی متر]	78	76	111	124	111	191
ارتفاع، B [میلی متر]	206	310	310	304	525	616
طول، E [میلی متر]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
فاصله افقی بندر، C [ملی متر]	42	42	50	70	50	92
فاصله عمودی بندر، D [ملی متر]	172	282	250	250	466	519
فشار حداکثر [Mpa]	3	3	3	سه چهارم5	سه چهارم5	سه چهارم5
حداکثر جریان [M3/h]	3.6	3.6	8.1	8.1	12.7	39
وزن [کیلوگرم]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

مدل	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
عرض، A [ملی متر]	246	307	321	429	248	322
ارتفاع، B [میلی متر]	528	696	738	1398	495	739
طول، E [میلی متر]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
فاصله افقی بندر، C [ملی متر]	174	179	188	220	157	205.2
فاصله عمودی بندر، D [ملی متر]	456	567	603	1190	405	631
فشار حداکثر [Mpa]	3	3	2.1	1.5	سه چهارم5	سه چهارم5
حداکثر جریان [M3/h]	42	100	100	300	42	100
وزن [کیلوگرم]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
