تجهیزات مبادله گرما Baode Co.,Ltd

|
| محل منبع: | چین |
| نام تجاری: | Baode |
| گواهی: | CE/UL |
| شماره مدل: | سری BH100 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | USD 300-1000 per Unit |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 14 تا 18 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 500 واحد/ واحد در ماه |
| نام محصول: | BH100 مبادله گرما صفحه فولاد ضد زنگ مبادله گرما صفحه تیتانیوم گاسکت برای خنک کردن آب دریا | درخواست: | تبادل حرارت مایع به مایع |
|---|---|---|---|
| مواد قاب: | فولاد کربن | مواد بشقاب: | فولاد ضد زنگ، Ti |
| واشر: | NBR/EPDM/VITON | قدرت: | 300 - 800 کیلو وات |
| کاربرد عملی: | گرمایش CIP، معتدل کردن شراب |

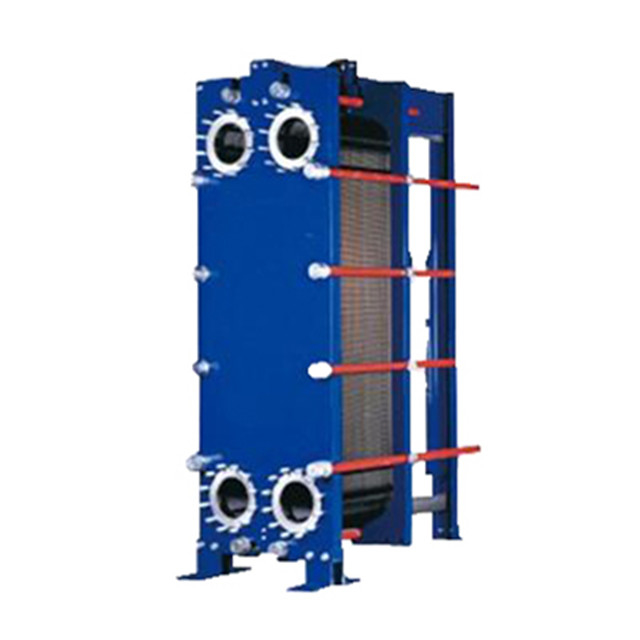

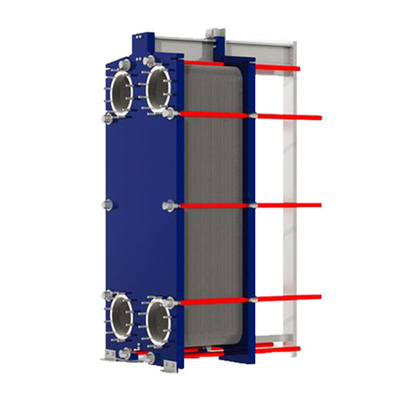

BH100 مبادله گرما صفحه فولاد ضد زنگ مبادله گرما صفحه تیتانیوم گاسکت برای خنک کردن آب دریا
یک مبادله گرما صفحه گاسکت، همچنین به عنوان مبادله گرما صفحه شناخته می شود، یک دستگاه مبادله گرما کارآمد و جمع و جور است.این شامل یک سری از صفحات موازی است که با یک دستگاه کلیمپ به صورت یک کانال مبادله گرما بسته به هم متصل می شونداصول کار آن عمدتا در طراحی صفحه منحصر به فرد و فرآیند انتقال گرما منعکس می شود.
هسته ی یک مبادله گرما صفحه، صفحه ی آن است که معمولاً از ماده ای ساخته شده است که در برابر خوردگی مقاوم است و عملکرد انتقال گرما خوبی دارد، مانند فولاد ضد زنگ یا آلیاژ تیتانیوم.هر صفحه با یک کانال جریان طراحی شده است به طوری که مایع یک جریان لایه باریک را تشکیل می دهد در حالی که از طریق آن عبور می کند، که اثر انتقال گرما را افزایش می دهد. هنگامی که دو مایع با دمای متفاوت از طریق این صفحات جریان می یابد، گرما از مایع با دمای بالاتر به مایع با دمای پایین تر منتقل می شود.به دست آوردن تبادل گرما.
طراحی مبادله گرما صفحه دو مایع را به طور کامل جدا می کند، مخلوط شدن بین مایعات مختلف را جلوگیری می کند و اطمینان از قابلیت اطمینان فرآیند را تضمین می کند.به دلیل ساختار فشرده و عملکرد انتقال گرما کارآمد، مبادله گرما صفحه به طور گسترده ای در بسیاری از زمینه ها مانند گرمایش، خنک سازی، بازیابی گرما زباله صنعتی و غیره استفاده شده است.
در عملیات واقعی، مزایای مبادله گرما صفحه گشایش نیز بسیار واضح است.نگهداری تجهیزات ساده و سریع استدر عین حال، با توجه به عملکرد انتقال گرما کارآمد و از دست دادن مقاومت کم، بهره وری انرژی به شدت بهبود یافته و هزینه های عملیاتی کاهش می یابد.
| مدل | BH100B / BH100H | |
| مرجع متقابل | M10M، M10B | |
| ارتفاع، H [mm] | 1084 | 1084 |
| عرض، W [ملی متر] | 470 | 470 |
| حداقل طول استاندارد، L [ملی متر] | 700 | 700 |
| حداکثر طول استاندارد، L [میلی متر] | 2300 | 2300 |
| فاصله عمودی بندر، VC [میلی متر] | 719 | 719 |
| فاصله افقی بندر، HC [ملی متر] | 225 | 225 |
| دمای حداکثر [°C] | 180 | 180 |
| فشار حداکثر [بارگ] | 10 | 16 |
| اندازه فلنج | DN100/4" | DN0100/4" |
| حداکثر جریان [kg/s] | 50 | |
(مقادیر در میلی متر، N به معنی تعداد صفحات است)
| مواد صفحه | انواع مایع مناسب | ||
| فولاد ضد زنگ (AISI304.316) | آب خالص، آب طبیعی، روغن غذایی، روغن معدنی | ||
| Ti، Ti-pd | آب دریا، آب شور، آب معدنی | ||
| 20Cr، 18Ni، 6Mo (254SMO) | اسید گوگرد رقیق، محلول آب ارگانیک | ||
| نه | سودای کاستیک با دمای بالا و غلظت بالا | ||
| استیلوی (C276, D205, B2G) | غلظت اسید گوگرد، اسید کلریدریک، اسید فسفوریک | ||
| ماده گاسکت | دمای کار °C | انواع مایع مناسب | |
| NBR | -15 تا +135 درجه سانتیگراد | آب، آب دریا، روغن معدنی، آب شور | |
| EPDM | -25 تا +180 درجه سانتیگراد | آب داغ، بخار، اسید، قلی | |
| F26 | -55 تا +230 درجه سانتیگراد | اسید، قلی | |
| TPF | -0 تا +160 درجه سانتیگراد | اسید بسیار متمرکز، قلی، روغن با دمای بالا، بخار | |
مبادله گرما صفحه گاسکت، با طراحی منحصر به فرد و عملکرد کارآمد، به طور گسترده ای در زمینه های مختلف صنعتی و مدنی استفاده شده است.سبک و آسان برای نگهداری، که باعث می شود آن را به یک رهبر در فن آوری انتقال گرما مدرن.
بزرگترین ویژگی مبادله گرما صفحه گاسکت بهره وری بالایی آن است. به دلیل طراحی صفحه منحصر به فرد آن، مایعات گرم و سرد در یک کانال جریان بسیار کوچک جریان دارند.که به شدت کارایی انتقال گرما را بهبود می بخشددر عین حال، به دلیل حالت آشفته مایع، فرآیند انتقال گرما کارآمدتر است.
