تجهیزات مبادله گرما Baode Co.,Ltd

|
| محل منبع: | چین |
| نام تجاری: | Baode |
| گواهی: | CE/UL |
| شماره مدل: | سری BH100 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | USD 300-1000 per Unit |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 14 تا 18 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 500 واحد/ واحد در ماه |
| نام محصول: | BH100 مبادله گرما از فولاد ضد زنگ و تیتانیوم برای خنک کردن آب و آب دریا | درخواست: | تبادل حرارت مایع به مایع |
|---|---|---|---|
| مواد قاب: | فولاد کربن | مواد بشقاب: | فولاد ضد زنگ، Ti |
| واشر: | NBR/EPDM/VITON | قدرت: | 300 - 800 کیلو وات |
| کاربرد عملی: | گرمایش CIP، معتدل کردن شراب |

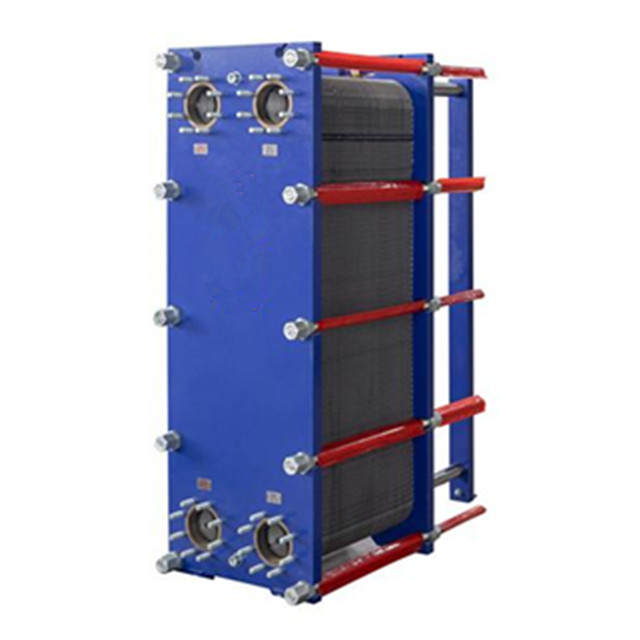

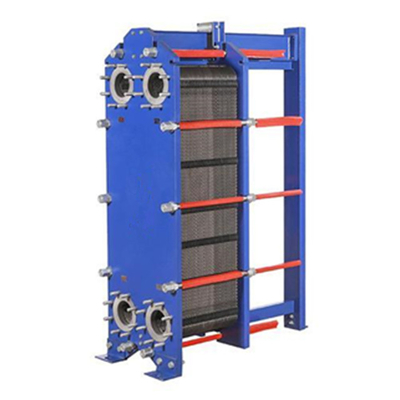

BH100 مبادله گرما از فولاد ضد زنگ و تیتانیوم برای خنک کردن آب و آب دریا
مبادله گرما صفحه گاسکت یک نوع مبادله گرما است. این با ضریب انتقال گرما بالا مشخص می شود. تعمیر و تمیز کردن آسان است. ضریب آلودگی کم است. ساختار جمع و جور، اثر کوچک،وزن کمآسان برای تغییر منطقه انتقال گرما یا ترکیب فرآیند؛ تفاوت دمای نهایی کوچک است.
مقدمه
این از یک مقدار از ورق نوری است که در یک فاصله معین است، توسط گاسکت های اطراف مهر و موم شده است، و توسط قاب و مارپیچ فشرده سازی قرار گرفته است،چهار سوراخ گوشه ای از صفحه و گازکت یک لوله توزیع مایع و یک لوله جمع آوری را تشکیل می دهند، در حالی که به طور معقول مایع گرم و سرد را جدا می کند، به طوری که آن را در کانال جریان در هر دو طرف هر صفحه، از طریق صفحه برای تبادل گرما جریان می دهد.
اصل کار
مبادله گرما صفحه گاسکت متشکل از یک مجموعه از صفحات فلزی با چهار سوراخ گوشه در صفحه برای هر دو رسانه گرم و سرد برای عبور از.صفحه A و صفحه B به طور متناوب مرتب می شوند، یک کانال شبکه بین صفحات شکل می گیرد و پد مهر و موم رسانه های گرم و سرد را در مبادله گرما مهر و موم می کند، در حالی که به طور منطقی رسانه های گرم و سرد را بدون مخلوط کردن جدا می کند.تو کانال، جریان مایع سرد و گرم در فواصل، می تواند در مقابل جریان یا در امتداد جریان با توجه به نیاز، در روند جریان مایع سرد و گرم از طریق مبادله گرما دیواره،تا به اثر مورد نظر برسیم.
| مدل | BH100B / BH100H | |
| مرجع متقابل | M10M، M10B | |
| ارتفاع، H [mm] | 1084 | 1084 |
| عرض، W [ملی متر] | 470 | 470 |
| حداقل طول استاندارد، L [ملی متر] | 700 | 700 |
| حداکثر طول استاندارد، L [میلی متر] | 2300 | 2300 |
| فاصله عمودی بندر، VC [میلی متر] | 719 | 719 |
| فاصله افقی بندر، HC [ملی متر] | 225 | 225 |
| دمای حداکثر [°C] | 180 | 180 |
| فشار حداکثر [بارگ] | 10 | 16 |
| اندازه فلنج | DN100/4" | DN0100/4" |
| حداکثر جریان [kg/s] | 50 | |
(مقادیر در میلی متر، N به معنی تعداد صفحات است)
| مواد صفحه | انواع مایع مناسب | ||
| فولاد ضد زنگ (AISI304.316) | آب خالص، آب طبیعی، روغن غذایی، روغن معدنی | ||
| Ti، Ti-pd | آب دریا، آب شور، آب معدنی | ||
| 20Cr، 18Ni، 6Mo (254SMO) | اسید گوگرد رقیق، محلول آب ارگانیک | ||
| نه | سودای کاستیک با دمای بالا و غلظت بالا | ||
| استیلوی (C276, D205, B2G) | غلظت اسید گوگرد، اسید کلریدریک، اسید فسفوریک | ||
| ماده گاسکت | دمای کار °C | انواع مایع مناسب | |
| NBR | -15 تا +135 درجه سانتیگراد | آب، آب دریا، روغن معدنی، آب شور | |
| EPDM | -25 تا +180 درجه سانتیگراد | آب داغ، بخار، اسید، قلی | |
| F26 | -55 تا +230 درجه سانتیگراد | اسید، قلی | |
| TPF | -0 تا +160 درجه سانتیگراد | اسید بسیار متمرکز، قلی، روغن با دمای بالا، بخار | |
مبادله گرما صفحه گاسکت، با طراحی منحصر به فرد و عملکرد کارآمد، به طور گسترده ای در زمینه های مختلف صنعتی و مدنی استفاده شده است.سبک و آسان برای نگهداری، که باعث می شود آن را به یک رهبر در فن آوری انتقال گرما مدرن.
بزرگترین ویژگی مبادله گرما صفحه گاسکت بهره وری بالایی آن است. به دلیل طراحی صفحه منحصر به فرد آن، مایعات گرم و سرد در یک کانال جریان بسیار کوچک جریان دارند.که به شدت کارایی انتقال گرما را بهبود می بخشددر عین حال، به دلیل حالت آشفته مایع، فرآیند انتقال گرما کارآمدتر است.
