تجهیزات مبادله گرما Baode Co.,Ltd

|
| محل منبع: | چین |
| نام تجاری: | Baode |
| گواهی: | CCS/UL/CE |
| شماره مدل: | سری BL6 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | USD 50-1000per Units |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 14-18 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 واحد در ماه |
| نام محصول: | فولاد ضد زنگ 304/316L مبادله گرما برقی برای صنعت دریایی مواد غذایی | برنامه اصلی: | خنک کننده روغن موتور خودرو/مبادله گرما هیدرولیک |
|---|---|---|---|
| مواد لحیم کاری: | مس | نوع کولر روغنی: | مبادله گرما بر روی صفحه ی مس بریز |

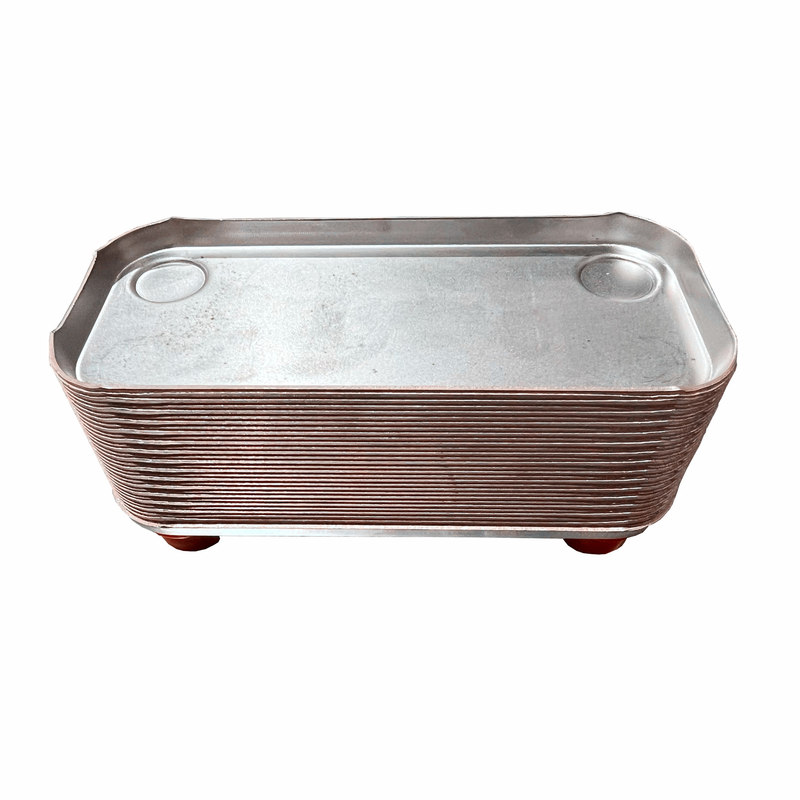

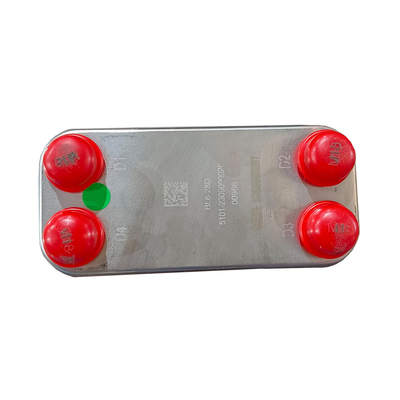

فولاد ضد زنگ 304/316L مبادله گرما برقی برای صنعت دریایی مواد غذایی
توضیحات محصول
اصول و کاربرد مبادله گرما صفحه ی بریز شده
1خلاصه ای از این اصل
مبادله گرما صفحه بریز شده یک تجهیزات مبادله گرما کارآمد است، اصل اصلی آن استفاده از یک سری از صفحات فلزی متشکل از کانال جریان است،به طوری که دو یا چند مایع در تبادله گرما صفحهتکنولوژی بریز کردن این است که پس از ذوب کردن فلز بریز کردن، شکاف مشترک را پر کند تا اتصال جامد بین فلزات به دست آید.تکنولوژی جوش سوزن اطمینان از محکم بودن و قدرت ساختاری صفحات و فراهم می کند یک محیط تبادل گرما پایدار برای مایع.
2ساختار و ویژگی های صفحه
مبادله گرما صفحه ای از یک سری از صفحات فلزی موج دار ساخته شده است و یک کانال جریان نازک و یکنواخت بین صفحات تشکیل شده است. ویژگی های آن عبارتند از ساختار جمع و جور،بهره وری بالای انتقال گرماعلاوه بر این، مبادله گرما صفحه نیز دارای مزایای انعطاف پذیری قوی، گسترش آسان و ترکیب انعطاف پذیر است.که می تواند نیازهای مبادله گرما را در مواقع و فرآیندهای مختلف برآورده کند.
3اصول فرآیند بریز
در فرآیند جوش، فلز پرکننده ذوب می شود و در شکاف بین صفحات پر می شود و از طریق عمل موی در شکاف مشترک نفوذ می کند تا اتصال بین فلزات را تشکیل دهد.فرآیند بریزینگ نیاز به کنترل دقیق پارامترهای مانند دمای بریزینگ دارد، زمان و نیروی گرافیت برای اطمینان از اینکه فلز پرکننده بریزگی به طور کامل ذوب می شود و یک اتصال خوب تشکیل می شود. مبادله گرما پس از بریزگی دارای محکم شدن و قدرت ساختاری بالا است.و می تواند در برابر تغییرات فشار و دمای تولید شده در طول فرآیند کار مقاومت کند.
| مدل | BL26 |
| عرض، A [ملی متر] | 111 |
| ارتفاع، B [میلی متر] | 310 |
| طول، E [میلی متر] | 10+2.36n |
| فاصله افقی بندر، C [ملی متر] | 50 |
| فاصله عمودی بندر، D [ملی متر] | 250 |
| فشار حداکثر [Mpa] | 3 |
| حداکثر جریان [M3/h] | 8.1 |
| وزن [کیلوگرم] | 1.3+0.12n |
مدل
BL1
| مدل | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| عرض، A [ملی متر] | 78 | 76 | 111 | 124 | 111 | 191 |
| ارتفاع، B [میلی متر] | 206 | 310 | 310 | 304 | 525 | 616 |
| طول، E [میلی متر] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| فاصله افقی بندر، C [ملی متر] | 42 | 42 | 50 | 70 | 50 | 92 |
| فاصله عمودی بندر، D [ملی متر] | 172 | 282 | 250 | 250 | 466 | 519 |
| فشار حداکثر [Mpa] | 3 | 3 | 3 | سه چهارم5 | سه چهارم5 | سه چهارم5 |
| حداکثر جریان [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| وزن [کیلوگرم] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| مدل | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| عرض، A [ملی متر] | 246 | 307 | 321 | 429 | 248 | 322 |
| ارتفاع، B [میلی متر] | 528 | 696 | 738 | 1398 | 495 | 739 |
| طول، E [میلی متر] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| فاصله افقی بندر، C [ملی متر] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| فاصله عمودی بندر، D [ملی متر] | 456 | 567 | 603 | 1190 | 405 | 631 |
| فشار حداکثر [Mpa] | 3 | 3 | 2.1 | 1.5 | سه چهارم5 | سه چهارم5 |
| حداکثر جریان [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| وزن [کیلوگرم] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
