تجهیزات مبادله گرما Baode Co.,Ltd

|
| محل منبع: | چین |
| نام تجاری: | Baode |
| گواهی: | CCS/UL/CE |
| شماره مدل: | سری BL26 |
| مقدار حداقل تعداد سفارش: | 15 واحد |
|---|---|
| قیمت: | USD 50-1000per Units |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 14-18 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 واحد در ماه |
| نام محصول: | مبادله گرما از صفحه برنج بریز شده کارخانه برای هیدرونیک بخار دهنده گرمایش هودریک | برنامه اصلی: | خنک کننده روغن موتور خودرو/مبادله گرما هیدرولیک |
|---|---|---|---|
| مواد لحیم کاری: | مس | نوع کولر روغنی: | مبادله گرما بر روی صفحه ی مس بریز |

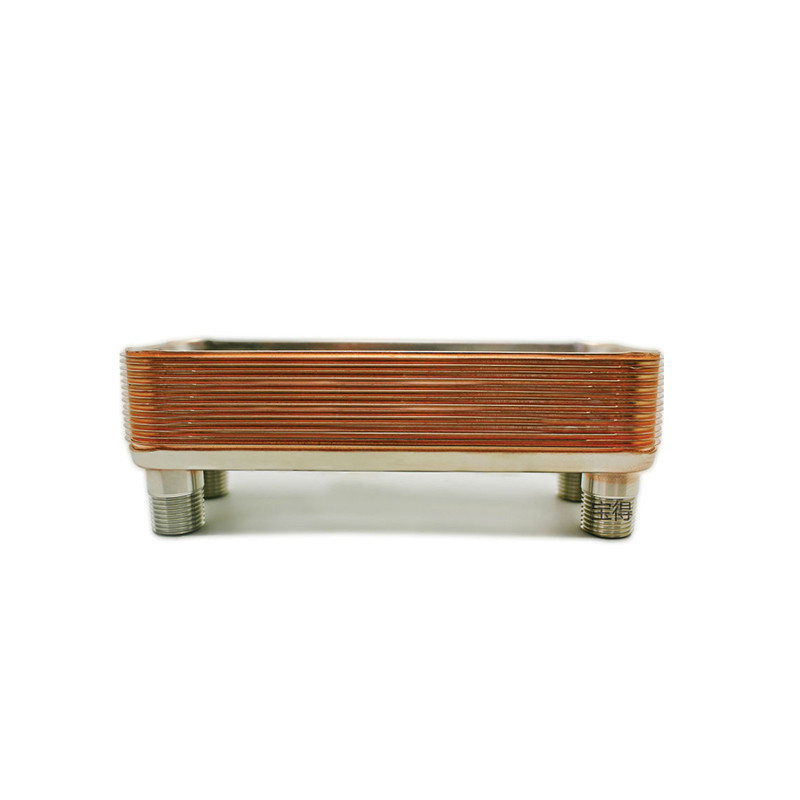

مبادله گرما از صفحه برنج بریز شده کارخانه برای هیدرونیک بخار دهنده گرمایش هودریک
توضیحات محصول
اصل کار
برقراري لايه هاي فولادي با هم نيازي به مهر و موم کردن گيسکت ها و لايه هاي ضخيم قاب را از بين مي برد.مواد جوش دهنده بسته بندی را مهر و موم می کنندمبادلات گرما بریز شده Baode در تمام نقاط تماس بریز شده اند، که اطمینان از کارایی انتقال گرما و مقاومت در برابر فشار را تضمین می کند. صفحه ها برای دستیابی به طولانی ترین عمر ممکن طراحی شده اند.از آنجا که تقریبا تمام مواد برای انتقال گرما استفاده می شود، مبادله گرما صفحه ی بریز شده دارای اندازه ی بسیار فشرده و وزن کم و حجم کم است.bphe (مبادله گرما صفحه ی بریز شده) متشکل از صفحه های نازک فولادی فولادی است که با استفاده از مس به عنوان ماده ی بریز شدن در خلاء با هم بریز می شوند.. واحد های بریز شده مس می توانند برای بسیاری از کاربردهای مختلف استفاده شوند. برای کاربردهای غذایی و کاربردهایی که شامل مایعات تهاجمی هستند، واحد های بریز شده نیکل مورد نیاز هستند.
ساختار داخلی مبادله گرما صفحه از گروه صفحه و پوسته تشکیل شده است.
1گروه صفحه: بخش اصلی مبادله گرما صفحه یک گروه صفحه است که از یک سری صفحه فلزی موازی با پوسته تشکیل شده است.هر صفحه از گروه پانل دارای یک لبه مهر و یک لبه باز استیک شکاف معینی بین صفحات وجود دارد که یک کانال انتقال گرما را تشکیل می دهد.
2. پوسته: پوسته پوسته گروه صفحه اطراف است که دارای اجزای ساختاری مانند یک deflector، یک لوله ورودی و خروجی و توزیع کننده مایع است.برای هدایت و توزیع جریان مایع استفاده می شود
3مهر و موم: مهر و موم بخشی است که نقش مهر و موم در رابط بین گروه صفحه و پوسته را بازی می کند و اطمینان حاصل می کند که محیط حرارتی با فشرده سازی و ثابت کردن گروه صفحه نشت نمی کند.
در یک فرآیند، دو ماده از طریق ورودی و خروجی مبادله گرما صفحه به ترتیب جریان دارند و مبادله گرما بین گروه های صفحه را تشکیل می دهند و در نتیجه انتقال گرما را به دست می آورند.مایع از طریق دستگاه کنترل جریان مایع وارد محفظه می شوددر هر کانال، مایع در طول یک فرآیند تبادل گرما در سطح صفحه، گرما را به مایع مقابل منتقل می کند.گرمای سپس از طریق deflector و لوله خروجی تخلیه می شوداین چرخه برای رسیدن به هدف انتقال گرما تکرار می شود.
| مدل | BL26 |
| عرض، A [ملی متر] | 111 |
| ارتفاع، B [میلی متر] | 310 |
| طول، E [میلی متر] | 10+2.36n |
| فاصله افقی بندر، C [ملی متر] | 50 |
| فاصله عمودی بندر، D [ملی متر] | 250 |
| فشار حداکثر [Mpa] | 3 |
| حداکثر جریان [M3/h] | 8.1 |
| وزن [کیلوگرم] | 1.3+0.12n |
مدل
BL1
درخواست
آب گرمکن استخر شنا ساده، قوی، جمع و جور و
بسیار قابل اعتماد، Baode برزیده صفحه مبادله گرما طراحی شده اند به طور موثر گرم کردن مجدد
و حفظ دمای آب در استخر های شنا از همه
ابعاد و ظرفیت از منبع حرارتی اولیه مانند:
دما، نصب خورشیدی، پمپ گرما و غیره
طراحی استاندارد
ماژول بسته بندی شده کامل شامل:
مبادله گرما صفحه فولاد ضد زنگ، برای کار با آب دریا یا آب کمی خوردنی (بالنوتراپی،
آب چشمه های حرارتی).
مواد استاندارد
صفحه پوشش: فولاد ضد زنگ AISI 316
اتصال: فولاد ضد زنگ AISI 316
صفحه: فولاد ضد زنگ AISI 316
مواد بریزینگ: مس
اطلاعات مورد نیاز برای نقل قول
برای اینکه نماینده Baode بتواند یک نقل قول خاص ارائه دهد، باید اطلاعات زیر را همراه داشته باشد:
سرعت جریان یا بار گرما مورد نیاز
برنامه درجه حرارت
- خواص فیزیکی مایعات مورد نظر
فشار کاری مورد نظر
✓ حداکثر کاهش فشار مجاز
زمان تحویل کوتاه
کیفیت بالا
قیمت معقول
توسط مشتری ساخته شده
طراحی دانش و پشتیبانی از مشتریان
| مدل | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| عرض، A [ملی متر] | 78 | 76 | 111 | 124 | 111 | 191 |
| ارتفاع، B [میلی متر] | 206 | 310 | 310 | 304 | 525 | 616 |
| طول، E [میلی متر] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| فاصله افقی بندر، C [ملی متر] | 42 | 42 | 50 | 70 | 50 | 92 |
| فاصله عمودی بندر، D [ملی متر] | 172 | 282 | 250 | 250 | 466 | 519 |
| فشار حداکثر [Mpa] | 3 | 3 | 3 | سه چهارم5 | سه چهارم5 | سه چهارم5 |
| حداکثر جریان [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| وزن [کیلوگرم] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| مدل | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| عرض، A [ملی متر] | 246 | 307 | 321 | 429 | 248 | 322 |
| ارتفاع، B [میلی متر] | 528 | 696 | 738 | 1398 | 495 | 739 |
| طول، E [میلی متر] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| فاصله افقی بندر، C [ملی متر] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| فاصله عمودی بندر، D [ملی متر] | 456 | 567 | 603 | 1190 | 405 | 631 |
| فشار حداکثر [Mpa] | 3 | 3 | 2.1 | 1.5 | سه چهارم5 | سه چهارم5 |
| حداکثر جریان [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| وزن [کیلوگرم] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
