تجهیزات مبادله گرما Baode Co.,Ltd

|
| محل منبع: | چین |
| نام تجاری: | Baode |
| گواهی: | CCS/UL/CE |
| شماره مدل: | سری BL130 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | USD 50-1000per Units |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 14-18 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 واحد در ماه |
| نام محصول: | مبادله گرما از فولاد ضد زنگ مبادله گرما از صفحه بریز شده BPHE برای خنک سازی مایع | برنامه اصلی: | خنک کننده روغن موتور خودرو/مبادله گرما هیدرولیک |
|---|---|---|---|
| مواد لحیم کاری: | مس | نوع کولر روغنی: | مبادله گرما بر روی صفحه ی مس بریز |

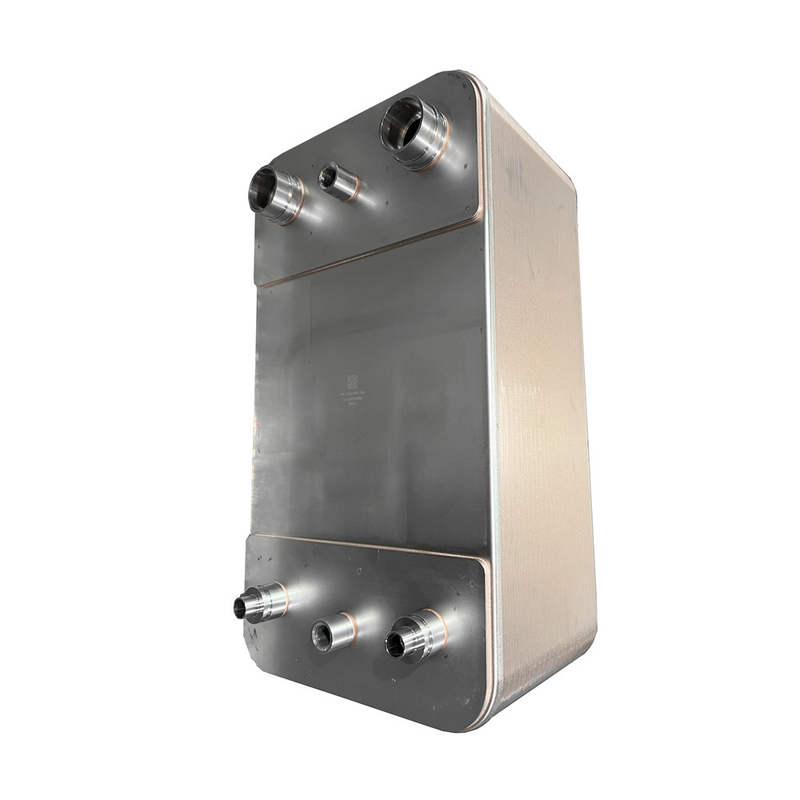

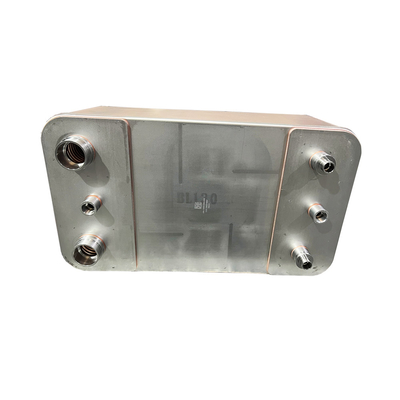

مبادله گرما از فولاد ضد زنگ مبادله گرما از صفحه بریز شده BPHE برای خنک سازی مایع
توضیحات محصول
مبادله گرما صفحه ی بریز شده دارای مزایایی از عدم وجود گاسکت، عدم نشت، وزن سبک، اندازه کوچک، قیمت پایین، جداسازی و نصب آسان و بهره وری انتقال گرما بالا است.ساختار مناسب برای بخار است، آب یا مایعات فرآیند و می تواند با حداقل تفاوت دمایی بین دو مایع استفاده شود.
مبادلات گرما صفحه ی بریز شده از صفحه های فولاد ضد زنگ با سطح انتقال گرما کارآمد تشکیل شده است. صفحه های فولاد ضد زنگ در دمای بالا با 99٪ خالصیت مس برای به دست آوردن یک سطح محکم می شوند.,مبادله گرما بدون نشت و قوی. مبادله گرما های صفحه ای فشرده و محکم طراحی شده اند تا شامل تا 20 صفحه فولاد ضد زنگ موج دار باشند.با هر صفحه انتهای دوم به سمت پایین برگردانده شده تا تعداد زیادی از نقاط تماس بین تمام صفحات را تشکیل دهد.
هنگامی که جوش داده می شود، نقاط تماس نیز با هم جوش داده می شوند و یک صفحه فشرده را تشکیل می دهند که تقریباً تمام مواد ساختاری صفحه (حدود 94٪ سطح) را برای انتقال گرما استفاده می کند.
صفحه ها دو کانال جداگانه را تشکیل می دهند که در آن محیط حرکت کنکتیو ایجاد می کند، که منجر به آشفتگی بالا در سیستم کانال می شود، که منجر به ویژگی های انتقال گرما عالی می شود.و مقیاس بندی حتی در سرعت های پایین به حداقل می رسد.
در هنگام کار و نگهداری، اگر ذرات در آب وجود داشته باشد، باید از فیلتر استفاده شود و بیشتر ذرات نرم را می توان با شستن با آب به طور معکوس از بین برد.
مبادله گرما صفحه ی فشرده باید هر 3 تا 5 سال یکبار با اسید سیتریک یا اسید دیگری که مس و فولاد ضد زنگ را فرسوده نمی کند، بشویند.
| مدل | BL26 |
| عرض، A [ملی متر] | 111 |
| ارتفاع، B [میلی متر] | 310 |
| طول، E [میلی متر] | 10+2.36n |
| فاصله افقی بندر، C [ملی متر] | 50 |
| فاصله عمودی بندر، D [ملی متر] | 250 |
| فشار حداکثر [Mpa] | 3 |
| حداکثر جریان [M3/h] | 8.1 |
| وزن [کیلوگرم] | 1.3+0.12n |
مدل
BL1
| مدل | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| عرض، A [ملی متر] | 78 | 76 | 111 | 124 | 111 | 191 |
| ارتفاع، B [میلی متر] | 206 | 310 | 310 | 304 | 525 | 616 |
| طول، E [میلی متر] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| فاصله افقی بندر، C [ملی متر] | 42 | 42 | 50 | 70 | 50 | 92 |
| فاصله عمودی بندر، D [ملی متر] | 172 | 282 | 250 | 250 | 466 | 519 |
| فشار حداکثر [Mpa] | 3 | 3 | 3 | سه چهارم5 | سه چهارم5 | سه چهارم5 |
| حداکثر جریان [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| وزن [کیلوگرم] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| مدل | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| عرض، A [ملی متر] | 246 | 307 | 321 | 429 | 248 | 322 |
| ارتفاع، B [میلی متر] | 528 | 696 | 738 | 1398 | 495 | 739 |
| طول، E [میلی متر] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| فاصله افقی بندر، C [ملی متر] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| فاصله عمودی بندر، D [ملی متر] | 456 | 567 | 603 | 1190 | 405 | 631 |
| فشار حداکثر [Mpa] | 3 | 3 | 2.1 | 1.5 | سه چهارم5 | سه چهارم5 |
| حداکثر جریان [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| وزن [کیلوگرم] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
