تجهیزات مبادله گرما Baode Co.,Ltd

|
| محل منبع: | چین |
| نام تجاری: | Baode |
| گواهی: | CCS/UL/CE |
| شماره مدل: | سری BL130 |
| مقدار حداقل تعداد سفارش: | 5 واحد |
|---|---|
| قیمت: | USD 2000-50000 per Units |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 14-18 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 واحد در ماه |
| نام محصول: | نوع صفحه مبادله گرما بریز شده سفارشی برای یخچال و گرمایش | برنامه اصلی: | گرمایش صنعتی، HVAC&R |
|---|---|---|---|
| مواد لحیم کاری: | مس | نوع کولر روغنی: | مبادله گرما بر روی صفحه ی مس بریز |

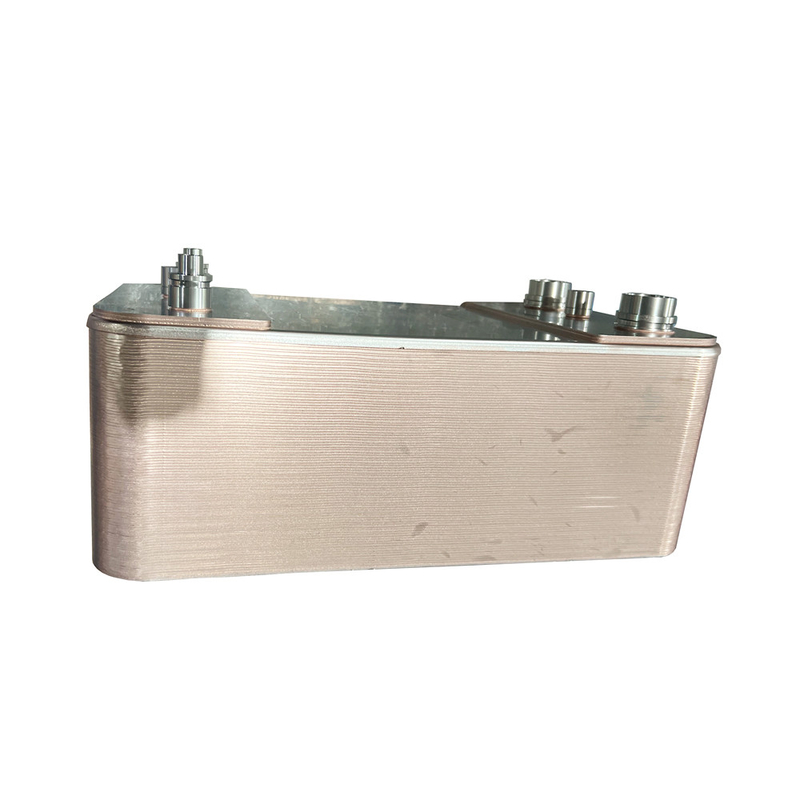

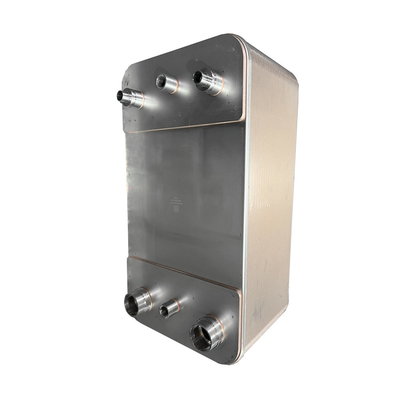

فولاد ضد زنگ صفحه بریز شده مبادله گرما بازیافت کننده هوا قطعات خنک کننده کاربرد
اصل جریان تبخیرگر
کانال های تشکیل شده بین صفحات موج دار و گوشه ها به طوری که دو جریان رسانه ترتیب داده شده است
از طریق کانال های متناوب، همیشه در جهت های مخالف (جریان ضد جریان).
(اب + مایع) وارد پایین سمت چپ مبدل با کیفیت بخار بسته به عملکرد
تبخیر فاز مایع در داخل کانال ها اتفاق می افتد و در برخی از درجه های
همیشه درخواست می شود، به همین دلیل است که این فرآیند "افراط خشک" نامیده می شود.
تصویر تبخیرگر تیرهای آبی تیره و روشن نشان می دهد محل اتصالات خنک کننده.
(سالوین) برای خنک شدن جریان های ضد جریان در کانال مخالف؛ تیرهای قرمز تیره و روشن نشان می دهد
محل اتصال آب (خمیر نمک)
طراحی استاندارد
بسته پلاک با پلاک های پوشش پوشانده شده است. اتصال در صفحه پوشش جلو یا عقب واقع شده است. کانال
صفحه ها برای بهبود بهره وری انتقال گرما و سفت شدن آنها لوله کشی می شوند.
مواد استاندارد
صفحه پوشش: فولاد ضد زنگ AISI 316
اتصال: فولاد ضد زنگ AISI 316
صفحه: فولاد ضد زنگ AISI 316
مواد بریزینگ: مس
اطلاعات مورد نیاز برای نقل قول
برای اینکه نماینده Baode بتواند یک نقل قول خاص ارائه دهد، پرسش ها باید همراه با موارد زیر باشد:
جزئیات:
سرعت جریان یا بار گرما مورد نیاز
برنامه درجه حرارت
- خواص فیزیکی مایعات مورد نظر
فشار کاری مورد نظر
✓ حداکثر کاهش فشار مجاز
مزیت های مبادلات گرما صفحه ی بریز شده در صنعت و HVAC&R
مبادله گرما صفحه بریز شده Baode (BHE) دارای چندین مزیت نسبت به مبادله گرما سنتی در صنعت است.
و برنامه های HVAC&R.
- کارایی انتقال گرما بالا از BHE آن را بسیار جمع و جور و همچنین آسان برای نصب در مکان های خالی
محدود است.
این واحد دارای گاسکت نیست و بنابراین در کاربردهایی مناسب است که دمای و / یا فشار بالا است، به عنوان مثال در منطقه
گرم کردن.
سیستم عرضه باود اطمینان می دهد که، مهم نیست که در کجا در جهان هستید، واحدهای BHE با یک
زمان تحویل کوتاه
زمان تحویل کوتاه
کیفیت بالا
قیمت معقول
توسط مشتری ساخته شده
طراحی دانش و پشتیبانی از مشتریان
| مدل | BL26 |
| عرض، A [ملی متر] | 111 |
| ارتفاع، B [میلی متر] | 310 |
| طول، E [میلی متر] | 10+2.36n |
| فاصله افقی بندر، C [ملی متر] | 50 |
| فاصله عمودی بندر، D [ملی متر] | 250 |
| فشار حداکثر [Mpa] | 3 |
| حداکثر جریان [M3/h] | 8.1 |
| وزن [کیلوگرم] | 1.3+0.12n |
مدل
ب
| مدل | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| عرض، A [ملی متر] | 78 | 76 | 111 | 124 | 111 | 191 |
| ارتفاع، B [میلی متر] | 206 | 310 | 310 | 304 | 525 | 616 |
| طول، E [میلی متر] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| فاصله افقی بندر، C [ملی متر] | 42 | 42 | 50 | 70 | 50 | 92 |
| فاصله عمودی بندر، D [ملی متر] | 172 | 282 | 250 | 250 | 466 | 519 |
| فشار حداکثر [Mpa] | 3 | 3 | 3 | سه چهارم5 | سه چهارم5 | سه چهارم5 |
| حداکثر جریان [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| وزن [کیلوگرم] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| مدل | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| عرض، A [ملی متر] | 246 | 307 | 321 | 429 | 248 | 322 |
| ارتفاع، B [میلی متر] | 528 | 696 | 738 | 1398 | 495 | 739 |
| طول، E [میلی متر] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| فاصله افقی بندر، C [ملی متر] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| فاصله عمودی بندر، D [ملی متر] | 456 | 567 | 603 | 1190 | 405 | 631 |
| فشار حداکثر [Mpa] | 3 | 3 | 2.1 | 1.5 | سه چهارم5 | سه چهارم5 |
| حداکثر جریان [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| وزن [کیلوگرم] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
