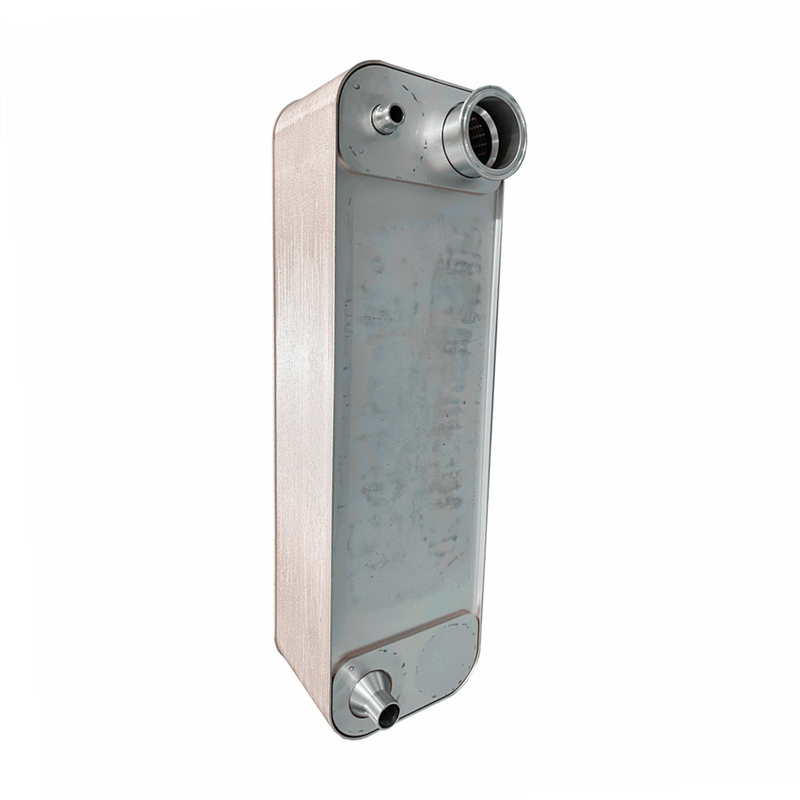

مبادله گرما صفحه ای بریز شده از فولاد ضد زنگ مبادله گرما صفحه ای بریز شده برای سیستم آب آشامیدنی

جزئیات محصول:

Place of Origin:	China
نام تجاری:	Baode
گواهی:	CCS/UL/CE
Model Number:	BL95 series

پرداخت:

Minimum Order Quantity:	5 Units
قیمت:	USD 200-500per Units
Packaging Details:	Plywood Box
Delivery Time:	14-18 working days
شرایط پرداخت:	T/T
قابلیت ارائه:	1000 واحد در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	مبادله گرما صفحه ای بریز شده از فولاد ضد زنگ مبادله گرما صفحه ای بریز شده برای سیستم آب آشامیدنی	Main application:	Industry heating, HVAC&R
Brazing material:	Copper	Oil cooler type:	Copper brazed plate heat exchanger

مبادله گرما صفحه ای بریز شده از فولاد ضد زنگ مبادله گرما صفحه ای بریز شده برای سیستم آب آشامیدنی

اصل کار

مبادله گرما صفحه ی بریز شده یک تجهیزات مبادله گرما است که معمولا استفاده می شود، اصل کار آن این است:
1خلاصه ای از اصول
مبادله گرما صفحه بریز شده از یک سری از صفحات فلزی موازی تشکیل شده است، صفحات با تکنولوژی بریز متصل می شوند، جریان مایع به طور متناوب بین صفحه و صفحه جریان می یابد،و گرما به طور مستقیم از طریق سطح صفحه منتقل می شود تا انتقال گرما به دست آید..
2. جریان مایع
در طول فرآیند کار، مایعات سرد و گرم از طریق دو طرف مختلف مبادله گرما صفحه وارد می شوند، به ترتیب به نام طرف داغ و طرف سرد،مایع داغ معمولا مایع با دمای بالا است (مانند آب گرم)، بخار و غیره) و مایع سرد معمولا مایع دمای پایین (مانند آب سرد، مایع خنک کننده و غیره) است.
3. انتقال گرما
مایع داغ بین صفحات در طرف داغ جریان دارد و گرما را به صفحه منتقل می کند که سپس گرما را از طریق سطح صفحه به مایع سرد منتقل می کند.مایع سرد بین صفحه های سمت سرد جریان دارد، جذب گرما برای انتقال گرما از مایع داغ به مایع سرد. به این ترتیب، دمای مایع داغ کاهش می یابد و دمای مایع سرد افزایش می یابد.

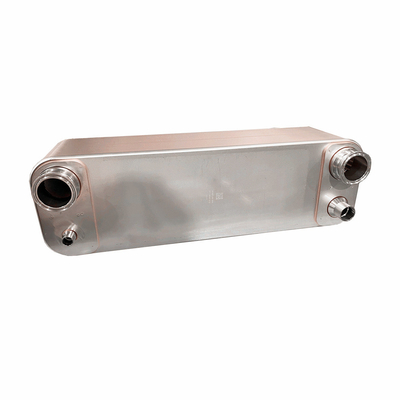

مبادله گرما صفحه ای بریز شده از فولاد ضد زنگ مبادله گرما صفحه ای بریز شده برای سیستم آب آشامیدنی 0

مدل	BL26
عرض، A [ملی متر]	111
ارتفاع، B [میلی متر]	310
طول، E [میلی متر]	10+2.36n
فاصله افقی بندر، C [ملی متر]	50
فاصله عمودی بندر، D [ملی متر]	250
فشار حداکثر [Mpa]	3
حداکثر جریان [M3/h]	8.1
وزن [کیلوگرم]	1.3+0.12n

مدل

مدل	BL14	BL20	BL26	BL26C	BL50	BL95
عرض، A [ملی متر]	78	76	111	124	111	191
ارتفاع، B [میلی متر]	206	310	310	304	525	616
طول، E [میلی متر]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
فاصله افقی بندر، C [ملی متر]	42	42	50	70	50	92
فاصله عمودی بندر، D [ملی متر]	172	282	250	250	466	519
فشار حداکثر [Mpa]	3	3	3	سه چهارم5	سه چهارم5	سه چهارم5
حداکثر جریان [M3/h]	3.6	3.6	8.1	8.1	12.7	39
وزن [کیلوگرم]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

مدل	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
عرض، A [ملی متر]	246	307	321	429	248	322
ارتفاع، B [میلی متر]	528	696	738	1398	495	739
طول، E [میلی متر]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
فاصله افقی بندر، C [ملی متر]	174	179	188	220	157	205.2
فاصله عمودی بندر، D [ملی متر]	456	567	603	1190	405	631
فشار حداکثر [Mpa]	3	3	2.1	1.5	سه چهارم5	سه چهارم5
حداکثر جریان [M3/h]	42	100	100	300	42	100
وزن [کیلوگرم]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
