تجهیزات مبادله گرما Baode Co.,Ltd

|
| محل منبع: | چین |
| نام تجاری: | Baode |
| گواهی: | CE/UL |
| شماره مدل: | سری BH60 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | USD 300-500 per Unit |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 14 تا 18 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 500 واحد/ واحد در ماه |
| نام محصول: | آب خنک کنسنجر گاسکت صفحه مبادله گرما صفحه و قاب مبادله گرما | درخواست: | آب دریا، استخر، آب شور |
|---|---|---|---|
| قاب: | فولادی نرم که با رنگ اپوکسی رنگ شده است | بشقاب: | تیتانیوم |
| واشر: | NBR/EPDM/VITON | ضخامت: | 0.5mm / 0.6mm |

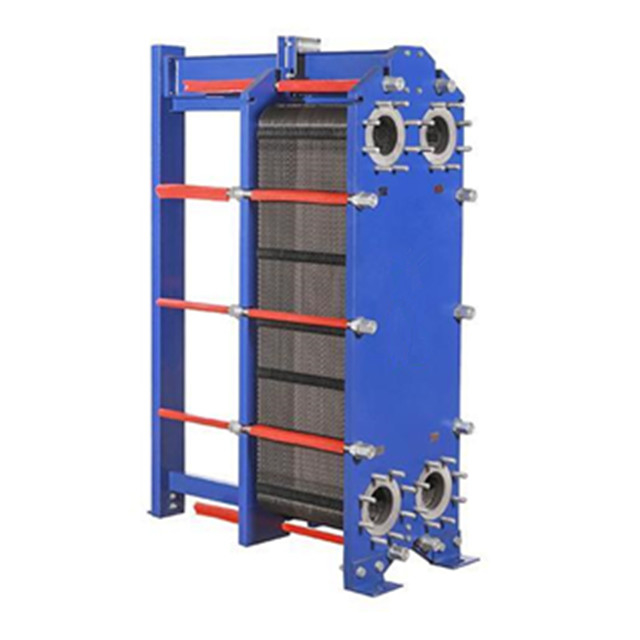

آب خنک کنسنجر گاسکت صفحه مبادله گرما صفحه و قاب مبادله گرما
| مدل | BB60/BH60 | |
| مرجع متقابل | TS6M | |
| ارتفاع، H [mm] | 704 | 704 |
| عرض، W [ملی متر] | 400 | 410 |
| حداقل طول استاندارد، L [ملی متر] | 530 | 540 |
| حداکثر طول استاندارد، L [میلی متر] | 1430 | 1440 |
| فاصله عمودی بندر، VC [میلی متر] | 380 | 380 |
| فاصله افقی بندر، HC [ملی متر] | 203 | 203 |
| دمای حداکثر [°C] | 180 | 180 |
| فشار حداکثر [بارگ] | 16 | 20.6 |
| اندازه فلنج | DN65/2' | DN65/2' |
| حداکثر جریان [kg/s] | 20 | |
(مقادیر در میلی متر، N به معنی تعداد صفحات است)
| مواد صفحه | انواع مایع مناسب | ||
| فولاد ضد زنگ (AISI304.316) | آب خالص، آب طبیعی، روغن غذایی، روغن معدنی | ||
| Ti، Ti-pd | آب دریا، آب شور، آب معدنی | ||
| 20Cr، 18Ni، 6Mo (254SMO) | اسید گوگرد رقیق، محلول آب ارگانیک | ||
| نه | سودای کاستیک با دمای بالا و غلظت بالا | ||
| استیلوی (C276, D205, B2G) | غلظت اسید گوگرد، اسید کلریدریک، اسید فسفوریک | ||
| ماده گاسکت | دمای کار °C | انواع مایع مناسب | |
| NBR | -15 تا +135 درجه سانتیگراد | آب، آب دریا، روغن معدنی، آب شور | |
| EPDM | -25 تا +180 درجه سانتیگراد | آب داغ، بخار، اسید، قلی | |
| F26 | -55 تا +230 درجه سانتیگراد | اسید، قلی | |
| TPF | -0 تا +160 درجه سانتیگراد | اسید بسیار متمرکز، قلی، روغن با دمای بالا، بخار | |

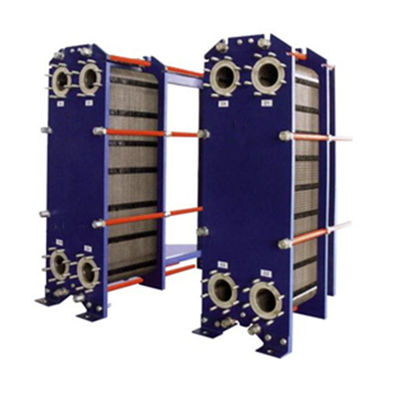

مبادله گرما Baode شماره 1 مارک چین در مبادله گرما صفحه گازکت است.مبادله گرما صفحه شامل یک بسته از صفحات فلزی موج دار با سوراخ برای گذر دو مایع که بین آن انتقال گرما رخ می دهد. بسته پلاک بین یک پلاک قاب ثابت و یک پلاک فشار متحرک جمع می شود و با پیچ های کششی فشرده می شود.صفحات مجهز به یک گاسکت است که مهر و موم کانال بین صفحه و هدایت مایعات به کانال های جایگزینتعداد صفحات توسط سرعت جریان، خواص فیزیکی مایعات، کاهش فشار و برنامه درجه حرارت تعیین می شود.تکه های موج دار باعث آشفتگی مایعات می شوند و از تکه ها در برابر فشار فرقی حمایت می کنندصفحه فریم و صفحه فشار از یک میله حمل بالایی معلق شده و توسط یک میله هدایت پایین قرار دارند که هر دو به یک ستون پشتیبانی ثابت شده اند.اتصال ها در صفحه قاب یا، اگر یکی یا هر دو مایع بیش از یک بار در واحد، در قاب و صفحات فشار عبور کنند.
مزایای مبادله گرما صفحه گسکت Baode * صرفه جویی در فضا و مبادله گرما صفحه باود با مصرف انرژی، رویای سازنده سیستم است!با طرح های فشرده خود را آنها نیاز به 20~50% فضای کمتر در سیستم خود را از یک واحد شیل و لوله قابل مقایسهاز آنجایی که آنها نیاز به تا 80٪ کمتر محیط خنک کننده، شما می توانید نصب پمپ های کوچکتر است که مصرف انرژی کمتر
اصل کار
کانال ها بین صفحات شکل می گیرند و پورت های گوشه ای طوری تنظیم می شوند که دو رسانه از طریق کانال های متناوب جریان پیدا کنند.
از طریق لوله های موج دار، عبور بین لوله ها فراهم می شود.هر صفحه را در برابر صفحه مجاور پشتیبانی می کند و آشفتگی را افزایش می دهد، که منجر به انتقال گرمای کارآمد می شود.
مواد استاندارد
صفحه قاب: فولاد نرم رنگ آمیزی
فنجان: فولاد کربن
فلز پوشیده شده: فولاد ضد زنگ، تیتانیوم
صفحه: فولاد ضد زنگ آلیاژ 316 یا تیتانیوم
پیشرفت بزرگی در مقایسه با PHEs معمولی
خیلی جلوتر از صدف و لوله ها
هیچ خستگی حرارتی گرمایش و خنک سازی چرخه ای خستگی حرارتی را در بخاری های سخت مانند پوسته و لوله های مستقیم ایجاد می کند.این اغلب منجر به ترک و فرسایش قطعات می شود که نیاز به نگهداری و تعمیر دارد، در نتیجه باعث خاموش شدن سیستم نامطلوب می شود.ترکیب صفحات نازک و گاسکت های انعطاف پذیر در سری BS از خستگی حرارتی جلوگیری می کند و به واحدها اجازه می دهد تا در پاسخ به تغییرات دمایی گسترش و انقباض یابندکنترل درجه حرارت دقیق انتقال سریع گرما که ناشی از حجم کوچک نگه داشتن و نسبت سطح / حجم بالا صفحات است، پاسخ سریع به کنترل درجه حرارت را امکان پذیر می کند.
درخواست
صنعت مواد غذایی: پاستوریزاسیون شیر پاستوریزاسیون شیر و نوشیدنی ، تند کردن شراب ، تصفیه آب بطری شده ، گرمایش CIP ( تمیز کردن در محل) ، آب اسموز معکوس.
کاربرد دریایی: خنک کننده مرکزی موتورهای اصلی یا کمکی یا توربین ها، خنک کننده روغن روان کننده، خنک کننده مجدد آب گردش برای بطری های خنک کننده، پیستون ها، نوزل های تزریق،خنک کردن روغن باودر، روغن کمپرسور و دیگر روغن های روان کننده، گرم کردن پیش از روغن روان کننده و روغن سوخت سنگین، گرم کردن پیش از آب دریا برای تولید آب شیرین، بازیابی گرما،مبادله گرما برای تهویه مطبوع کابین مسافران و فضاهای بار
سایر: خنک کننده روغن توربین، صنعت شیمیایی، گرمایش شهری، گرمایش شهری، گرمایش استخر شنا، گرمایش خورشیدی،
زمان تحویل کوتاه
کیفیت بالا
قیمت معقول
توسط مشتری ساخته شده
طراحی دانش و پشتیبانی از مشتریان
