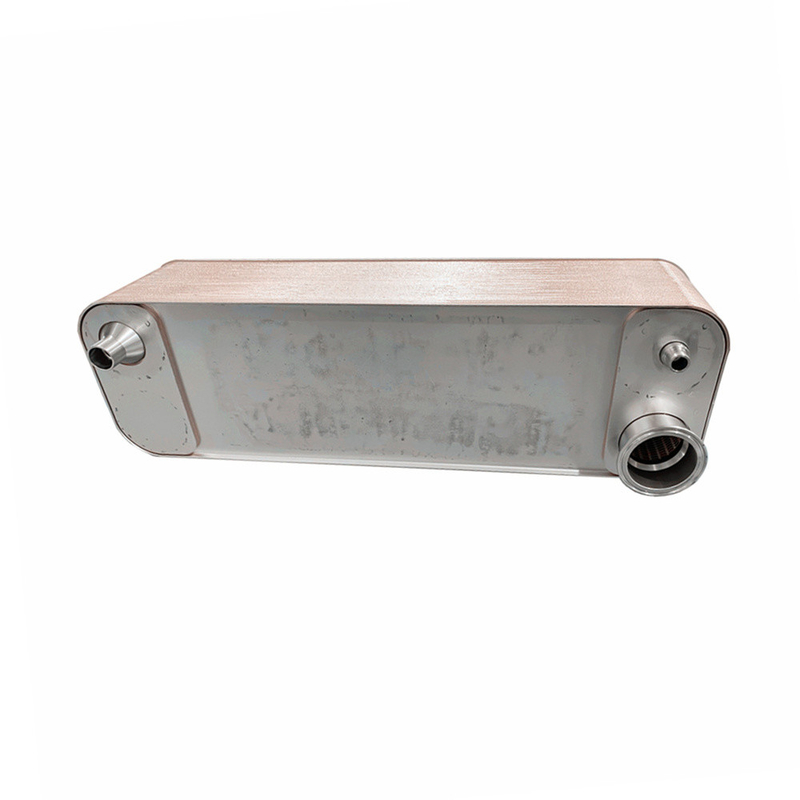

از فولاد ضد زنگ بریده نوع صفحه مبادله گرما آبگرمکن آبگرمکن برای حمام

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Baode
گواهی:	CCS/UL/CE
شماره مدل:	سری HBL95

پرداخت:

مقدار حداقل تعداد سفارش:	1 واحد
قیمت:	USD 50-1000per Units
جزئیات بسته بندی:	جعبه تخته سه لا
زمان تحویل:	14-18 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	1000 واحد در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	از فولاد ضد زنگ بریده نوع صفحه مبادله گرما آبگرمکن آبگرمکن برای حمام	برنامه اصلی:	خنک کننده روغن موتور خودرو/مبادله گرما هیدرولیک
مواد لحیم کاری:	مس	نوع کولر روغنی:	مبادله گرما بر روی صفحه ی مس بریز

از فولاد ضد زنگ بریده نوع صفحه مبادله گرما آبگرمکن آبگرمکن برای حمام

توضیحات محصول

مبادله گرما صفحه ی بریز شده دارای مزایایی از عدم وجود گاسکت، عدم نشت، وزن سبک، اندازه کوچک، قیمت پایین، جداسازی و نصب آسان و بهره وری انتقال گرما بالا است.ساختار مناسب برای بخار است، آب یا مایعات فرآیند و می تواند با حداقل تفاوت دمایی بین دو مایع استفاده شود.

چگونه به جلوگیری از فشار نامتعادل از بشقاب گرمای مبادله کننده لوله پخته شده؟
مبادلات گرما صفحه ی بریز شده از تعدادی از ورق های موج دار چاپ شده ساخته شده اند که در فواصل مناسب ترتیب داده شده اند، که با واشرها مهر و موم شده و با قاب و پیچ های فشار قرار داده شده اند.چهار سوراخ گوشه ای از صفحه و گاسکت تشکیل یک لوله توزیع مایع و یک لوله جمع آوری، و مایعات گرم و سرد به طور معقول در کانال های جریان در هر دو طرف هر صفحه جدا می شوند تا از طریق صفحه برای تبادل گرما جریان داشته باشند.

ابتدا، لوله بلند کننده ی مبدل گرما صفحه ی بریز شده را به گونه ای قرار دهید که اسلاید مبدل گرما در موقعیت فشار (و جهت عمودی) باشد.مقاومت در برابر جاذبه مبادله گرما، اجتناب از فشار مستقیم بر روی بسته لوله، و جلوگیری از بافل خراش پوسته. دوم، در روند بلند کردن صفحه و پوسته مبادله گرما،در عین حال سطح گوش موقعیت باید حفظ شود.در مبادلات گرما صفحه ی بریز شده، دو حالت انتقال گرما وجود دارد: رسانا و محرک.مایع داغ گرما را به یک طرف دیواره لوله از طریق کنوکشن منتقل می کند، و سپس گرما را از یک طرف به طرف دیگر از طریق هدایت منتقل می کند، و طرف دیگر دیوار لوله گرما را از طریق کنوکشن به مایع سرد منتقل می کند،در نتیجه فرآیند انتقال گرما مبادله گرما تکمیل می شود..

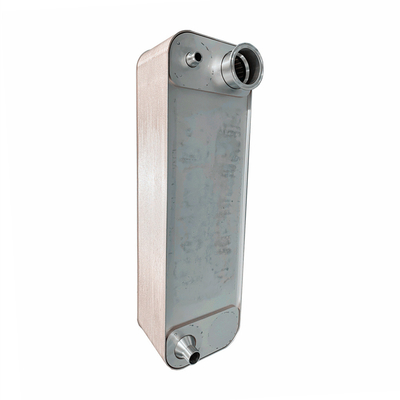

از فولاد ضد زنگ بریده نوع صفحه مبادله گرما آبگرمکن آبگرمکن برای حمام 0

مدل	BL26
عرض، A [ملی متر]	111
ارتفاع، B [میلی متر]	310
طول، E [میلی متر]	10+2.36n
فاصله افقی بندر، C [ملی متر]	50
فاصله عمودی بندر، D [ملی متر]	250
فشار حداکثر [Mpa]	3
حداکثر جریان [M3/h]	8.1
وزن [kg]	1.3+0.12n

مدل

BL1

مدل	BL14	BL20	BL26	BL26C	BL50	BL95
عرض، A [ملی متر]	78	76	111	124	111	191
ارتفاع، B [میلی متر]	206	310	310	304	525	616
طول، E [میلی متر]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
فاصله افقی بندر، C [ملی متر]	42	42	50	70	50	92
فاصله عمودی بندر، D [ملی متر]	172	282	250	250	466	519
فشار حداکثر [Mpa]	3	3	3	سه چهارم5	سه چهارم5	سه چهارم5
حداکثر جریان [M3/h]	3.6	3.6	8.1	8.1	12.7	39
وزن [kg]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

مدل	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
عرض، A [ملی متر]	246	307	321	429	248	322
ارتفاع، B [میلی متر]	528	696	738	1398	495	739
طول، E [میلی متر]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
فاصله افقی بندر، C [ملی متر]	174	179	188	220	157	205.2
فاصله عمودی بندر، D [ملی متر]	456	567	603	1190	405	631
فشار حداکثر [Mpa]	3	3	2.1	1.5	سه چهارم5	سه چهارم5
حداکثر جریان [M3/h]	42	100	100	300	42	100
وزن [kg]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
