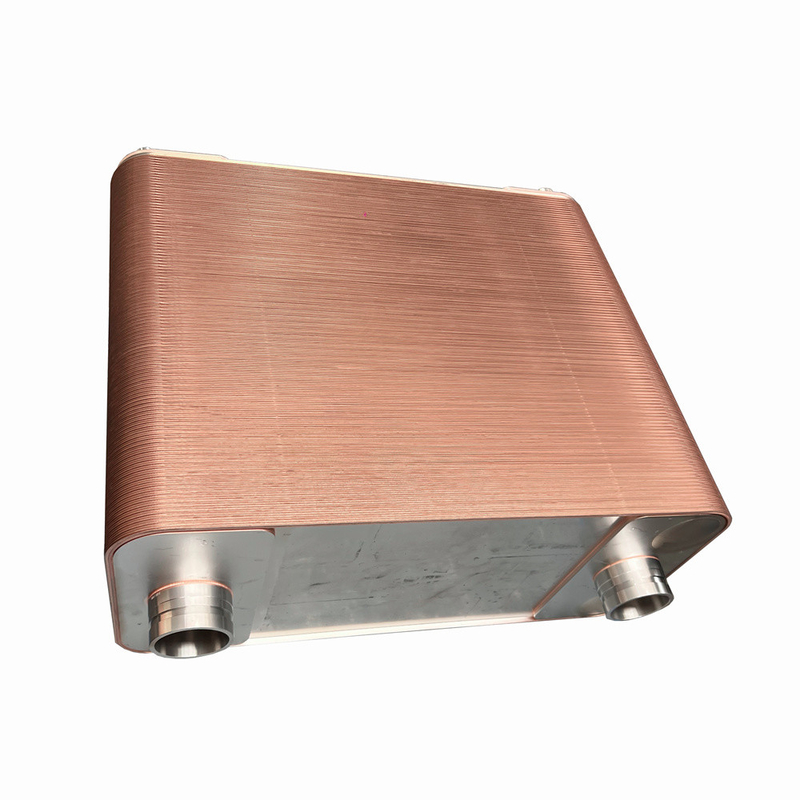

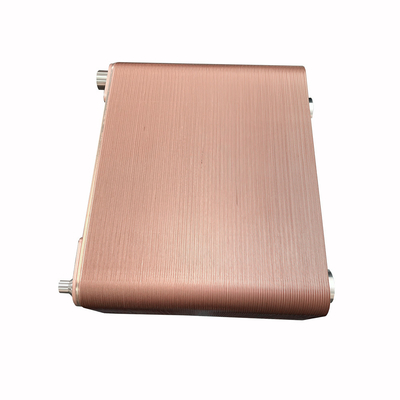

جوش بریزینگ گرمایش فولاد ضد زنگ مس بریز پلیک مبادله گرما قیمت

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Baode
گواهی:	CCS/UL/CE
شماره مدل:	سری BL210

پرداخت:

مقدار حداقل تعداد سفارش:	15 واحد
قیمت:	USD 50-1000per Units
جزئیات بسته بندی:	جعبه تخته سه لا
زمان تحویل:	14-18 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	1000 واحد در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	جوش بریزینگ گرمایش فولاد ضد زنگ مس بریز پلیک مبادله گرما قیمت	برنامه اصلی:	خنک کننده روغن موتور خودرو/مبادله گرما هیدرولیک
مواد لحیم کاری:	مس	نوع کولر روغنی:	مبادله گرما بر روی صفحه ی مس بریز

جوش بریزینگ گرمایش فولاد ضد زنگ مس بریز پلیک مبادله گرما قیمت

توضیحات محصول

اصل کار
برقراري لايه هاي فولادي با هم نيازي به مهر و موم کردن گيسکت ها و لايه هاي ضخيم قاب را از بين مي برد.مواد جوش دهنده بسته بندی را مهر و موم می کنندمبادلات گرما بریز شده Baode در تمام نقاط تماس بریز شده اند، که اطمینان از کارایی انتقال گرما و مقاومت در برابر فشار را تضمین می کند. صفحه ها برای دستیابی به طولانی ترین عمر ممکن طراحی شده اند.از آنجا که تقریبا تمام مواد برای انتقال گرما استفاده می شود، مبادله گرما صفحه ی بریز شده دارای اندازه ی بسیار فشرده و وزن کم و حجم کم است.bphe (مبادله گرما صفحه ی بریز شده) متشکل از صفحه های نازک فولادی فولادی است که با استفاده از مس به عنوان ماده ی بریز شدن در خلاء با هم بریز می شوند.. واحد های بریز شده مس می توانند برای بسیاری از کاربردهای مختلف استفاده شوند. برای کاربردهای غذایی و کاربردهایی که شامل مایعات تهاجمی هستند، واحد های بریز شده نیکل مورد نیاز هستند.

ساختار داخلی مبادله گرما صفحه از گروه صفحه و پوسته تشکیل شده است.
1گروه صفحه: بخش اصلی مبادله گرما صفحه یک گروه صفحه است که از یک سری صفحه فلزی موازی با پوسته تشکیل شده است.هر صفحه از گروه پانل دارای یک لبه مهر و یک لبه باز استیک شکاف معینی بین صفحات وجود دارد که یک کانال انتقال گرما را تشکیل می دهد.
2. پوسته: پوسته پوسته گروه صفحه اطراف است که دارای اجزای ساختاری مانند یک deflector، یک لوله ورودی و خروجی و توزیع کننده مایع است.برای هدایت و توزیع جریان مایع استفاده می شود
3مهر و موم: مهر و موم بخشی است که نقش مهر و موم در رابط بین گروه صفحه و پوسته را بازی می کند و اطمینان حاصل می کند که محیط حرارتی با فشرده سازی و ثابت کردن گروه صفحه نشت نمی کند.
در یک فرآیند، دو ماده از طریق ورودی و خروجی مبادله گرما صفحه به ترتیب جریان دارند و مبادله گرما بین گروه های صفحه را تشکیل می دهند و در نتیجه انتقال گرما را به دست می آورند.مایع از طریق دستگاه کنترل جریان مایع وارد محفظه می شوددر هر کانال، مایع در طول یک فرآیند تبادل گرما در سطح صفحه، گرما را به مایع مقابل منتقل می کند.گرمای سپس از طریق deflector و لوله خروجی تخلیه می شوداین چرخه برای رسیدن به هدف انتقال گرما تکرار می شود.

جوش بریزینگ گرمایش فولاد ضد زنگ مس بریز پلیک مبادله گرما قیمت 0

مدل	BL26
عرض، A [ملی متر]	111
ارتفاع، B [میلی متر]	310
طول، E [میلی متر]	10+2.36n
فاصله افقی بندر، C [ملی متر]	50
فاصله عمودی بندر، D [ملی متر]	250
فشار حداکثر [Mpa]	3
حداکثر جریان [M3/h]	8.1
وزن [کیلوگرم]	1.3+0.12n

مدل

BL1

درخواست
آب گرمکن استخر شنا ساده، قوی، جمع و جور و
بسیار قابل اعتماد، Baode برزیده صفحه مبادله گرما طراحی شده اند به طور موثر گرم کردن مجدد
و حفظ دمای آب در استخر های شنا از همه
ابعاد و ظرفیت از منبع حرارتی اولیه مانند:
دما، نصب خورشیدی، پمپ گرما و غیره

طراحی استاندارد
ماژول بسته بندی شده کامل شامل:
مبادله گرما صفحه فولاد ضد زنگ، برای کار با آب دریا یا آب کمی خوردنی (بالنوتراپی،
آب چشمه های حرارتی).

مواد استاندارد

صفحه پوشش: فولاد ضد زنگ AISI 316

اتصال: فولاد ضد زنگ AISI 316

صفحه: فولاد ضد زنگ AISI 316

مواد بریزینگ: مس

اطلاعات مورد نیاز برای نقل قول

برای اینکه نماینده Baode بتواند یک نقل قول خاص ارائه دهد، باید اطلاعات زیر را همراه داشته باشد:

سرعت جریان یا بار گرما مورد نیاز

برنامه درجه حرارت

- خواص فیزیکی مایعات مورد نظر

فشار کاری مورد نظر

✓ حداکثر کاهش فشار مجاز

زمان تحویل کوتاه

کیفیت بالا

قیمت معقول

توسط مشتری ساخته شده

طراحی دانش و پشتیبانی از مشتریان

مدل	BL14	BL20	BL26	BL26C	BL50	BL95
عرض، A [ملی متر]	78	76	111	124	111	191
ارتفاع، B [میلی متر]	206	310	310	304	525	616
طول، E [میلی متر]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
فاصله افقی بندر، C [ملی متر]	42	42	50	70	50	92
فاصله عمودی بندر، D [ملی متر]	172	282	250	250	466	519
فشار حداکثر [Mpa]	3	3	3	سه چهارم5	سه چهارم5	سه چهارم5
حداکثر جریان [M3/h]	3.6	3.6	8.1	8.1	12.7	39
وزن [کیلوگرم]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

مدل	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
عرض، A [ملی متر]	246	307	321	429	248	322
ارتفاع، B [میلی متر]	528	696	738	1398	495	739
طول، E [میلی متر]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
فاصله افقی بندر، C [ملی متر]	174	179	188	220	157	205.2
فاصله عمودی بندر، D [ملی متر]	456	567	603	1190	405	631
فشار حداکثر [Mpa]	3	3	2.1	1.5	سه چهارم5	سه چهارم5
حداکثر جریان [M3/h]	42	100	100	300	42	100
وزن [کیلوگرم]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
