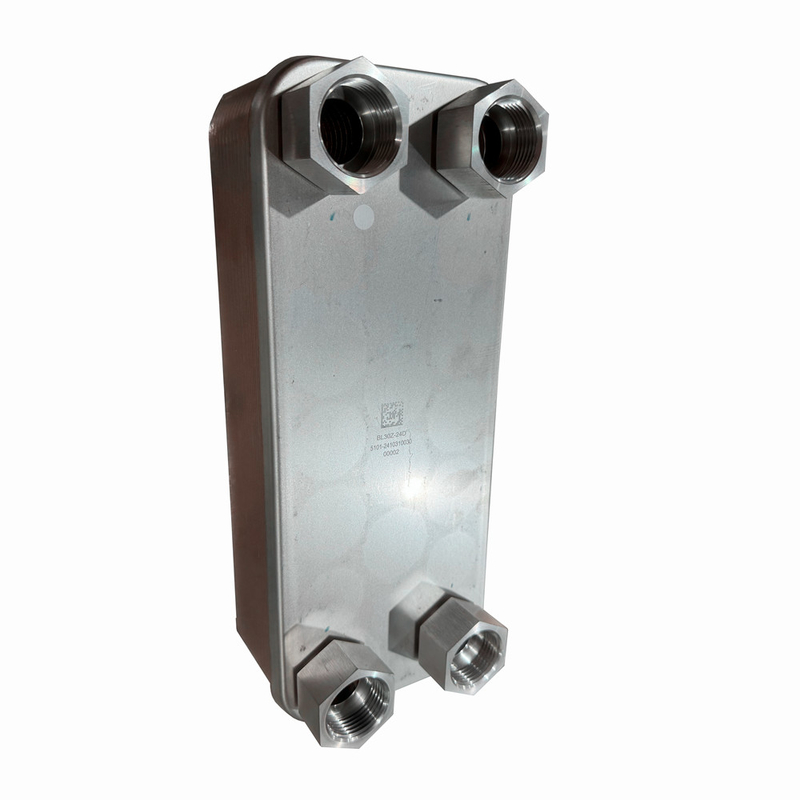

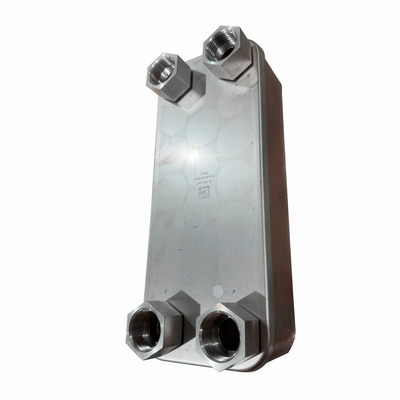

کاندنسر مس Bphe مبادله گرما صفحه بریز شده استفاده برای پمپ گرما خنک کننده تهویه مطبوع

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Baode
گواهی:	CCS/UL/CE
شماره مدل:	سری BL30

پرداخت:

مقدار حداقل تعداد سفارش:	1 واحد
قیمت:	USD 50-1000per Units
جزئیات بسته بندی:	جعبه تخته سه لا
زمان تحویل:	14-18 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	1000 واحد در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	کاندنسر مس Bphe مبادله گرما صفحه بریز شده استفاده برای پمپ گرما خنک کننده تهویه مطبوع	برنامه اصلی:	خنک کننده روغن موتور خودرو/مبادله گرما هیدرولیک
مواد لحیم کاری:	مس	نوع کولر روغنی:	مبادله گرما بر روی صفحه ی مس بریز

کاندنسر مس Bphe مبادله گرما صفحه بریز شده استفاده برای پمپ گرما خنک کننده تهویه مطبوع

توضیحات محصول

اصول و کاربرد مبادله گرما صفحه ی بریز شده
1خلاصه ای از این اصل
مبادله گرما صفحه بریز شده یک تجهیزات مبادله گرما کارآمد است، اصل اصلی آن استفاده از یک سری از صفحات فلزی متشکل از کانال جریان است،به طوری که دو یا چند مایع در تبادله گرما صفحهتکنولوژی بریز کردن این است که پس از ذوب کردن فلز بریز کردن، شکاف مشترک را پر کند تا اتصال جامد بین فلزات به دست آید.تکنولوژی جوش سوزن اطمینان از محکم بودن و قدرت ساختاری صفحات و فراهم می کند یک محیط تبادل گرما پایدار برای مایع.
2ساختار و ویژگی های صفحه
مبادله گرما صفحه ای از یک سری از صفحات فلزی موج دار ساخته شده است و یک کانال جریان نازک و یکنواخت بین صفحات تشکیل شده است. ویژگی های آن عبارتند از ساختار جمع و جور،بهره وری بالای انتقال گرماعلاوه بر این، مبادله گرما صفحه نیز دارای مزایای انعطاف پذیری قوی، گسترش آسان و ترکیب انعطاف پذیر است.که می تواند نیازهای مبادله گرما را در مواقع و فرآیندهای مختلف برآورده کند.
3اصول فرآیند بریز
در فرآیند جوش، فلز پرکننده ذوب می شود و در شکاف بین صفحات پر می شود و از طریق عمل موی در شکاف مشترک نفوذ می کند تا اتصال بین فلزات را تشکیل دهد.فرآیند بریزینگ نیاز به کنترل دقیق پارامترهای مانند دمای بریزینگ دارد، زمان و نیروی گرافیت برای اطمینان از اینکه فلز پرکننده بریزگی به طور کامل ذوب می شود و یک اتصال خوب تشکیل می شود. مبادله گرما پس از بریزگی دارای محکم شدن و قدرت ساختاری بالا است.و می تواند در برابر تغییرات فشار و دمای تولید شده در طول فرآیند کار مقاومت کند.

کاندنسر مس Bphe مبادله گرما صفحه بریز شده استفاده برای پمپ گرما خنک کننده تهویه مطبوع 0

مدل	BL26
عرض، A [ملی متر]	111
ارتفاع، B [میلی متر]	310
طول، E [میلی متر]	10+2.36n
فاصله افقی بندر، C [ملی متر]	50
فاصله عمودی بندر، D [ملی متر]	250
فشار حداکثر [Mpa]	3
حداکثر جریان [M3/h]	8.1
وزن [کیلوگرم]	1.3+0.12n

مدل

BL1

مدل	BL14	BL20	BL26	BL26C	BL50	BL95
عرض، A [ملی متر]	78	76	111	124	111	191
ارتفاع، B [میلی متر]	206	310	310	304	525	616
طول، E [میلی متر]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
فاصله افقی بندر، C [ملی متر]	42	42	50	70	50	92
فاصله عمودی بندر، D [ملی متر]	172	282	250	250	466	519
فشار حداکثر [Mpa]	3	3	3	سه چهارم5	سه چهارم5	سه چهارم5
حداکثر جریان [M3/h]	3.6	3.6	8.1	8.1	12.7	39
وزن [کیلوگرم]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

مدل	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
عرض، A [ملی متر]	246	307	321	429	248	322
ارتفاع، B [میلی متر]	528	696	738	1398	495	739
طول، E [میلی متر]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
فاصله افقی بندر، C [ملی متر]	174	179	188	220	157	205.2
فاصله عمودی بندر، D [ملی متر]	456	567	603	1190	405	631
فشار حداکثر [Mpa]	3	3	2.1	1.5	سه چهارم5	سه چهارم5
حداکثر جریان [M3/h]	42	100	100	300	42	100
وزن [کیلوگرم]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
